iPhone 6 Plusの5GHz Wi-Fiアンテナを自分で交換する方法【初心者向け完全ガイド】

このガイドでは、iPhone 6 Plusの5GHz Wi-Fiアンテナを取り外して交換する手順を詳しく解説します。内容はとても分かりやすく、専門知識がなくても誰でも挑戦できます。修理店に依頼せず、ぜひご自身で作業してみてください。自分で修理する経験は新たなスキルとなり、困っている人を助けることにもつながります。ここで紹介するパーツはAmazonなどで簡単に購入できるので、必要な部品がまだ揃っていない場合は、このページをブックマークしておき、準備が整ったら改めて訪れてください。

必要な工具と部品

交換用アンテナを含む部品代の合計は60ドル以下に収まります。事前に以下のものを揃えておきましょう。

• ピンセット（1組）
• プライヤー（こじ開け）ツール
• P2ペンタローブドライバー（iPhoneのペンタローブネジ専用）
• 小型の吸盤カップ
• プラス #00 ドライバー
• 交換用5GHz Wi-Fiアンテナ（Amazonなどで入手可能）

分解の手順

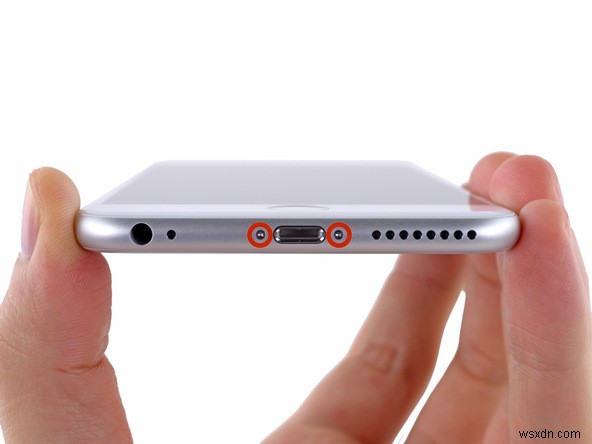

1. 電源を切り、下部のネジを外す

まずデバイスの電源を必ずオフにします。次にP2ペンタローブドライバーを使い、Lightningコネクタの両側にある2本の3.6mmペンタローブネジを取り外します。

2. 吸盤で画面を持ち上げる準備

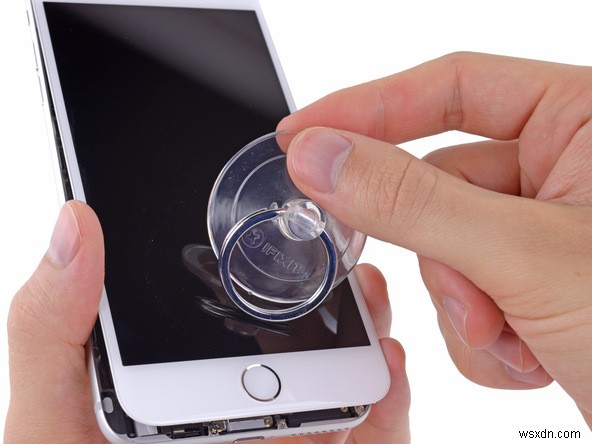

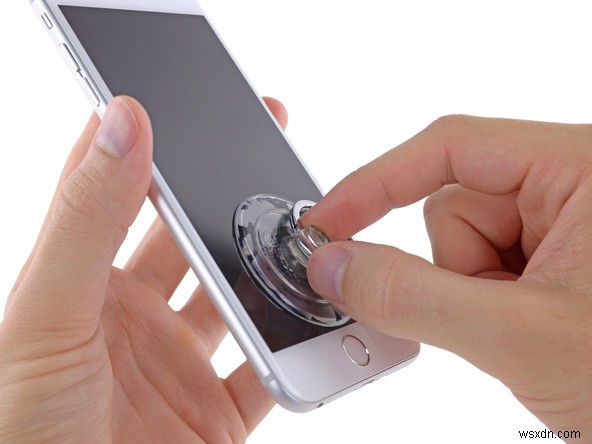

小型の吸盤カップを画面に押し当て、しっかりと密着させて真空シールを作ります。ホームボタンの少し上あたりに取り付けるのがおすすめです。

3. リアケースとディスプレイを分離する

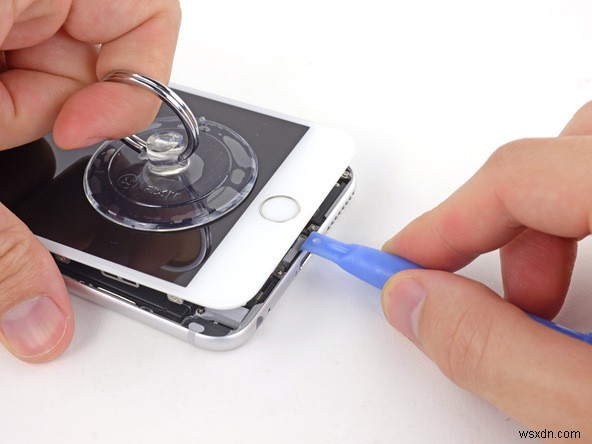

片手でiPhoneを押さえながら、もう一方の手で吸盤を引っ張り、リアケースとフロントアセンブリの間に小さな隙間を作ります。隙間ができたら、プラスチック製の開閉ツールを差し込み、両者を固定している複数のクリップを外しながら少しずつこじ開けていきます。吸盤と開閉ツールを併用し、強く一定の力をかけ続けることが成功のポイントです。

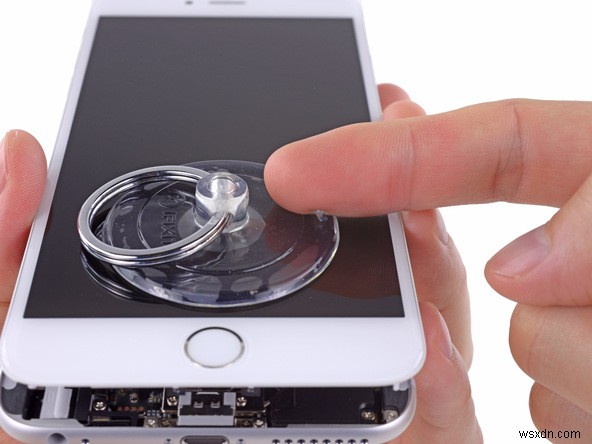

4. 吸盤を取り外す

吸盤の突起部分を引っ張って真空状態を解除し、ディスプレイアセンブリから吸盤を外します。

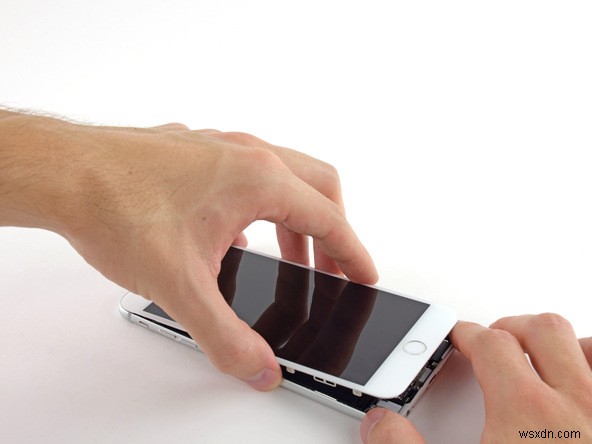

5. ホームボタン側を持ち上げる

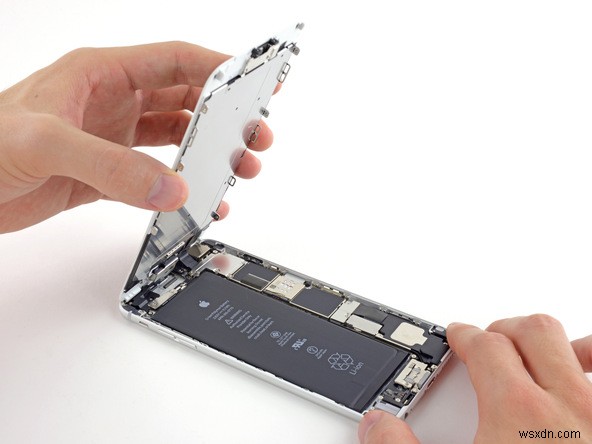

本体上部の端にある多数のクリップをヒンジに見立てて、ディスプレイアセンブリのホームボタン側をリアケースから引き起こします。

6. ディスプレイを90度の角度で支える

ディスプレイアセンブリをリアケースに対して90度の角度で立てかけます。フロントアセンブリを完全に取り外すまで、この姿勢を崩さないようにしてください。

7. ケーブルブラケットのネジを外す

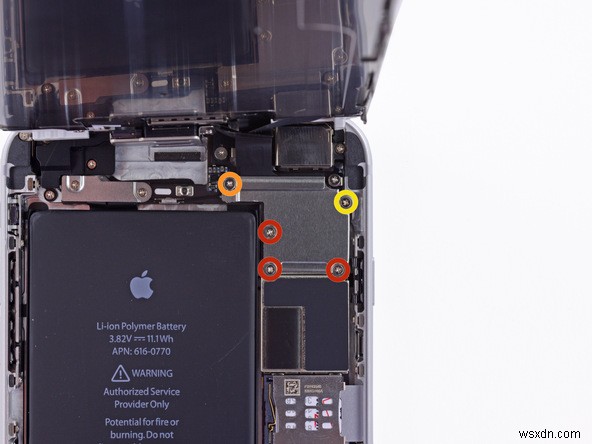

ディスプレイを90度に保ちながら、ディスプレイパネルアセンブリのケーブルブラケットを固定しているネジを取り外します。具体的には、1.2mmプラス#00ネジ3本、1.5mmプラス#00ネジ1本、2.9mmプラス#00ネジ1本です。

8. ブラケットを取り外す

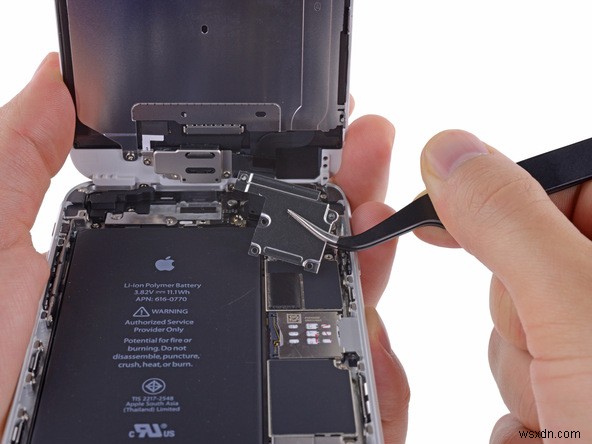

ディスプレイパネルアセンブリのケーブルブラケットをロジックボードから取り外します。

重要な注意点：次の4つのステップと、バッテリーコネクタを外す工程では、コネクタ部分のみを持ち上げてください。ロジックボード上のソケット側をこじると基板が破損する恐れがあります。

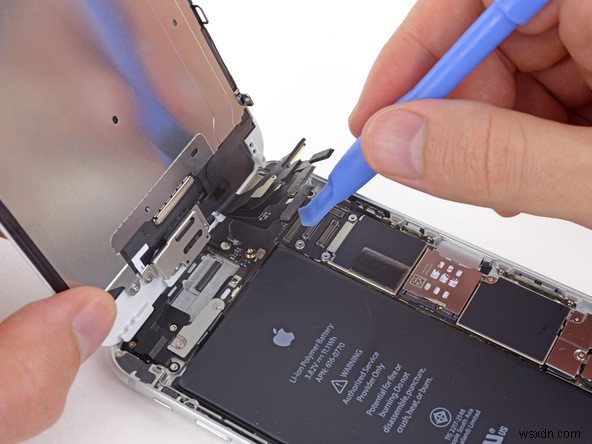

9. 各ケーブルコネクタを順番に外す

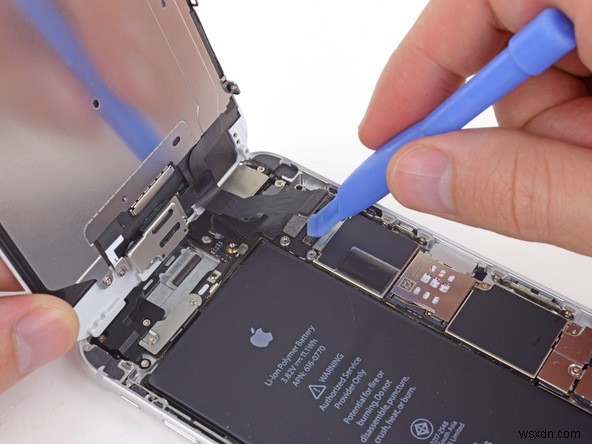

片手でディスプレイアセンブリを90度に支え続けながら、プラスチック製開閉ツールを使い、フロントカメラとレシーバースピーカーのケーブルコネクタをソケットから慎重に持ち上げて外します。

続いて、ホームボタンのケーブルコネクタをロジックボードから外します。

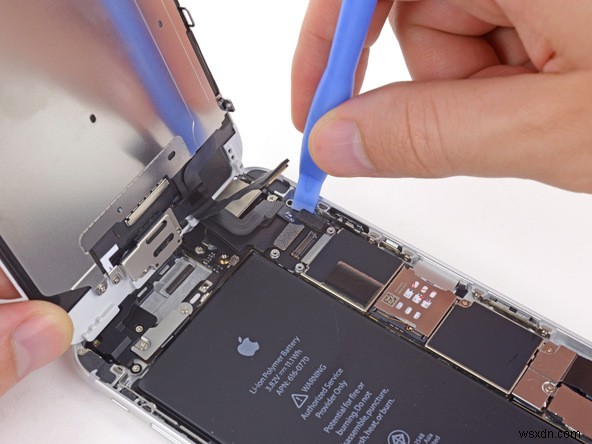

さらに、ディスプレイデータケーブルのコネクタを慎重にこじ開けて外します。最後に、デジタイザーケーブルのコネクタも同様に取り外してください。

10. ディスプレイアセンブリを取り外す

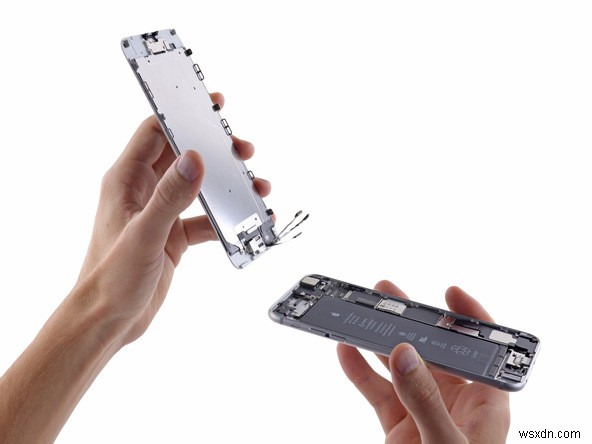

これで、iPhoneのディスプレイアセンブリをリアケースから安全に取り外せる状態になりました。

バッテリーの切断

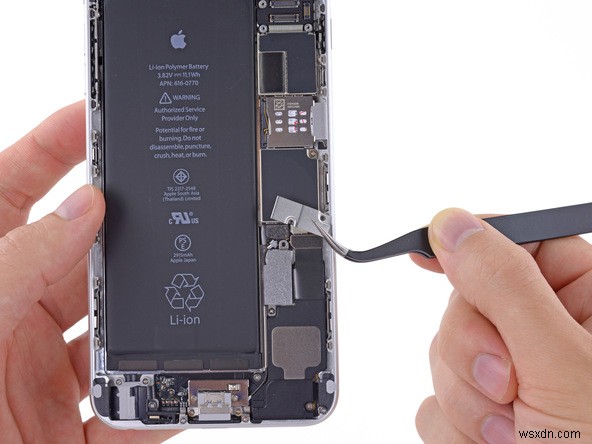

11. バッテリーコネクタブラケットを外す

SIMスロットの少し下にあるバッテリーコネクタブラケットから、2.3mmプラス#00ネジ1本と3.1mmプラス#00ネジ1本を取り外します。

金属製のバッテリーコネクタブラケットをリアケースから慎重に取り外します。

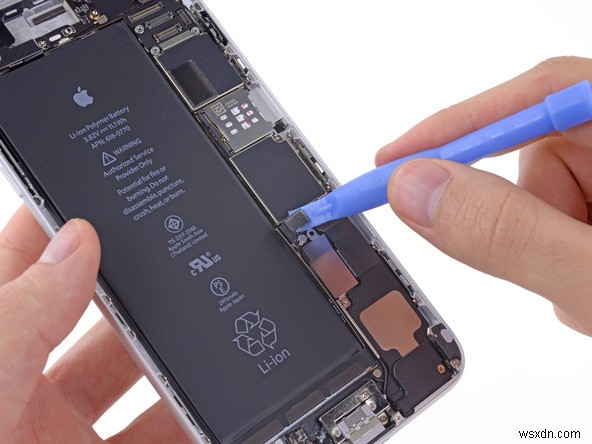

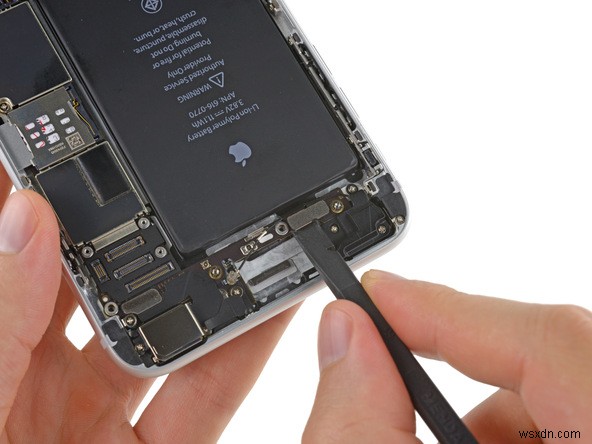

プラスチック製開閉ツールを使い、ブラケットの下にあるバッテリーコネクタをロジックボードのソケットからそっと持ち上げて外します。

5GHz Wi-Fiアンテナの交換

12. アンテナブラケットを外す

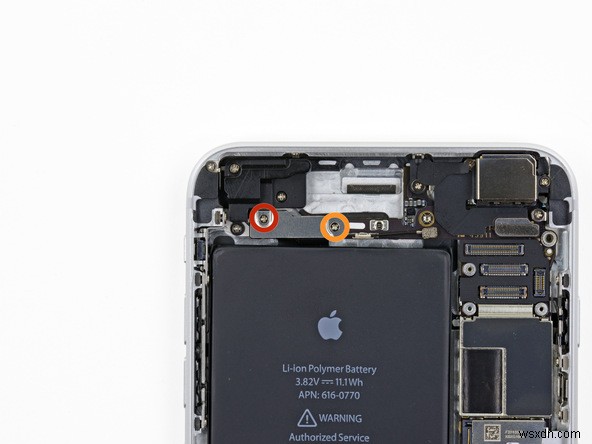

バッテリーの真上に位置する5GHz Wi-Fiアンテナブラケットを固定している、5mmプラス#00ネジと2.8mmプラス#00ネジを取り外します。

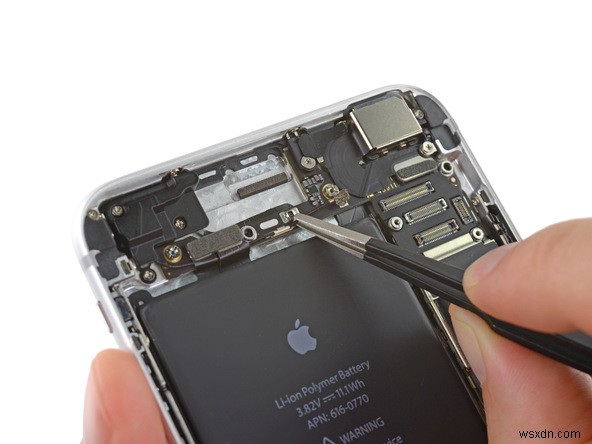

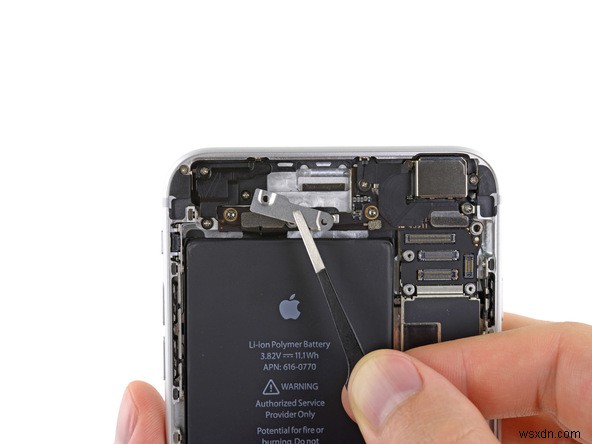

ピンセットを使って、5GHz Wi-Fiアンテナブラケットを持ち上げ、リアケースから取り外します。

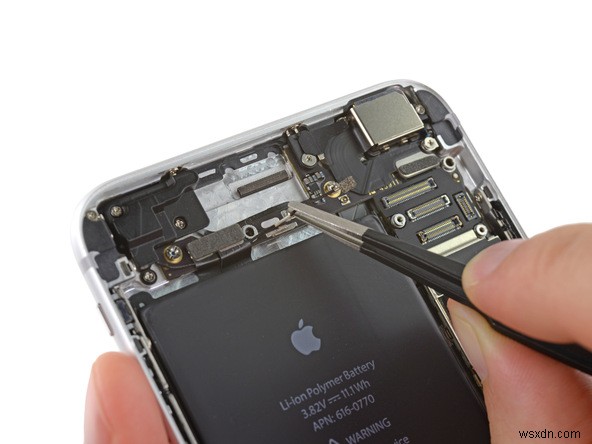

13. アンテナコネクタを外す

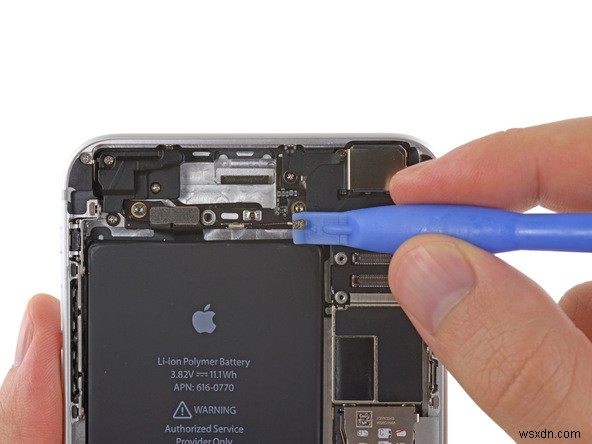

プラスチック製開閉ツールを使い、5GHz Wi-Fiアンテナのコネクタをロジックボードからそっとこじ開けます。

次にピンセットを使い、アンテナコネクタをロジックボードの保持クリップから慎重に取り出します。

14. 電源ボタン・音量ケーブルを外す

プラスチック製開閉ツールを使い、電源ボタンのケーブルコネクタと音量調整ケーブルのコネクタを、それぞれのソケットから外します。2つのコネクタが1枚の接着タブでつながっている場合は、ペアのまま一緒に外れます。

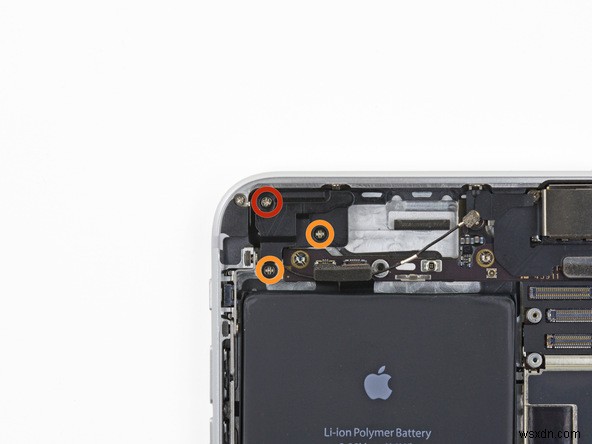

15. アンテナ本体を取り外す

iPhoneのリアケースに5GHz Wi-Fiアンテナを固定している、8mmプラス#00ネジ1本と1.6mmプラス#00ネジ2本を取り外します。

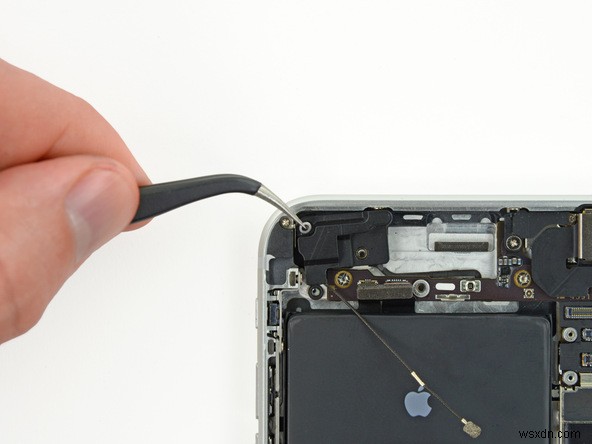

5GHz Wi-Fiアンテナを持ち上げ、ピンセットを使ってiPhoneから取り外します。

16. 新しいアンテナを取り付けて再組み立てする

新しい5GHz Wi-Fiアンテナを取り付けます。このとき、アンテナの左上隅に小さなワッシャーを忘れずに配置してください。その後、上記の手順を逆順にたどってiPhoneを再組み立てすれば完了です。

組み立てが終わったら電源を入れ、Wi-Fi設定画面で5GHz帯のネットワークに正常に接続できるか確認しましょう。静電気対策として、作業前に金属部分に触れて体の帯電を放電しておくこともおすすめします。
