VRMとは？仕組みからCPUパフォーマンスへの影響まで徹底解説

PCの自作は近年とても手軽になりましたが、その裏側で働く電気工学については意外と知られていません。たとえば、マザーボードはどのようにしてCPUへ電力を供給しているのでしょうか？　その答えがVRM（Voltage Regulator Module：電圧レギュレータモジュール）です。本記事では、VRMの基本概念から動作原理、そしてCPUパフォーマンスへの影響までをわかりやすく解説します。

VRMとは何か？

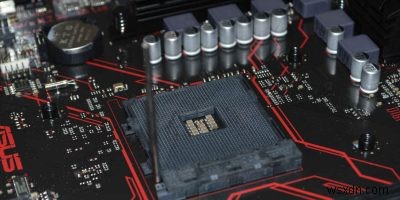

マザーボード上のVRMは、CPUやGPUに対して安定した電圧ときれいな電力を供給するための、重要でありながら地味な存在の電子部品群です。

品質の低いVRMは、性能低下や高負荷時の動作不安定を引き起こす可能性があります。最悪の場合、予期しないシャットダウンにつながることもあり、特にオーバークロック時には顕著です。

VRMの動作原理

VRMの最初の役割は、PCの電源ユニットから供給される12Vの電力を、CPUが使用可能な電圧（一般的に1.1V〜1.3V程度）へ降圧することです。プロセッサ内部の繊細な電子回路は、過剰な電圧によって容易にショートしてしまうため、極めて正確な電圧供給が求められます。こうした理由から、VRMは単なる配線よりもはるかに複雑な構造を持っていますが、その本質はバックコンバータ（降圧コンバータ）であり、電圧を適切なレベルへ精密に下げる装置です。

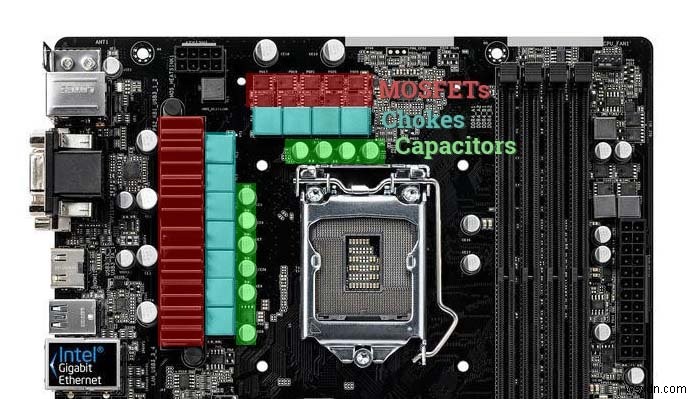

VRMは主に以下の3つの部品で構成されています。

• MOSFET：電力のスイッチングを担う半導体素子
• インダクタ（チョークコイル）：電流を平滑化するコイル
• コンデンサ：電圧の変動を抑え、電力を安定させる

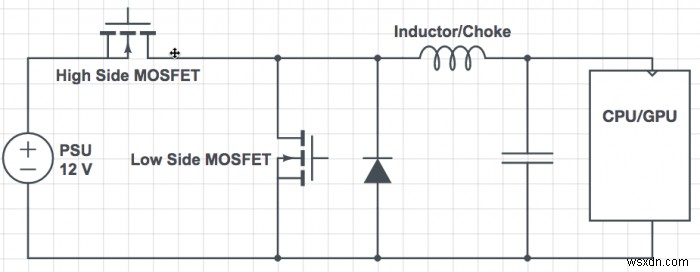

さらに、これら全体を制御する集積回路（IC）が搭載されており、PWMコントローラと呼ばれることもあります。単相VRMの簡略化した回路図は下図の通りです。

各部品の機能に関するより詳しい技術情報は、WikiChipのVRMページなどを参考にするとよいでしょう。

マルチフェーズVRMとは

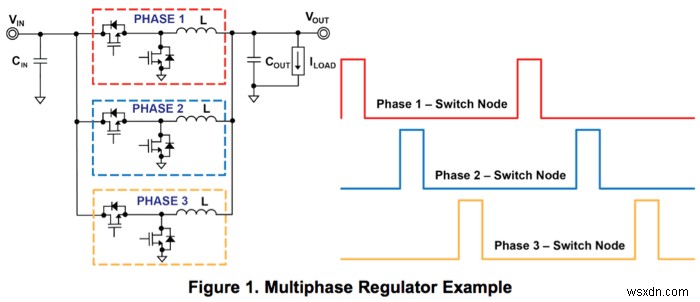

現代の高性能PCでは、単相VRMでは対応しきれないため、マルチフェーズVRMが採用されています。複数のフェーズに電力負荷を分散させることで、以下のようなメリットが得られます。

• 発熱の抑制と部品への負担軽減
• 効率面での電気的な改善
• 部品あたりのコスト削減

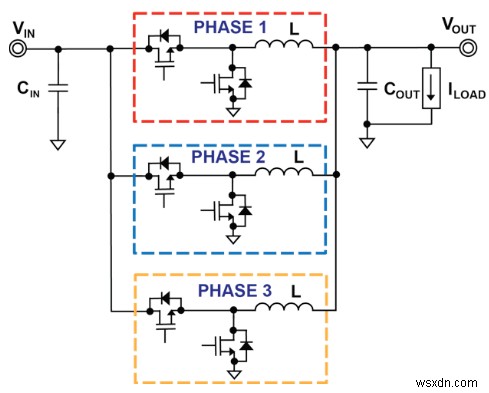

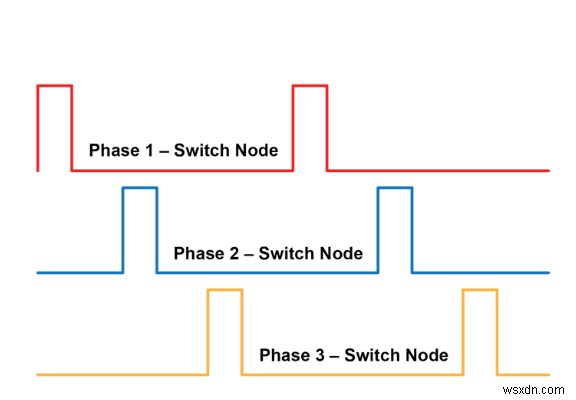

マルチフェーズVRMの各フェーズは、CPUが必要とする電力の一部ずつを担当し、順番に交互に電力を供給します。個々のフェーズは短時間ずつ電力を出力しており、その様子は方形波として表現できます。

各フェーズの電力供給タイミングは互いにずらされており、ある瞬間に動作しているのは1つのフェーズだけでも、合計の供給電力量は一定に保たれます。この仕組みによって、滑らかで信頼性の高い電源――CPUが最高のパフォーマンスを発揮するために必要な「きれいな電力」――が実現されるのです。実際の動作イメージは下図をご覧ください。

VRMのフェーズ数表記と広告の真実

マザーボードのVRMは、「8+3」や「6+2」のような形式で表記されるのが一般的です。プラス記号の前の数字はCPUの電力を整流するためのフェーズ数を、プラス記号の後の数字はメモリ（RAM）などマザーボード上の他の部品へ電力を供給するフェーズ数を意味します。

一方、「12+1」「18+1」など最初の数字が8を大きく超える場合、メーカーは「ダブラー（doubler）」と呼ばれるデバイスを使用しているケースが多くあります。ダブラーを使うと、基板に新たなフェーズを追加することなく、既存フェーズの実効的な効果を倍増させることができます。完全に独立したフェーズほどの効果はありませんが、低コストである程度の電気的な改善が可能です。そして、販売面での訴求力となる数字を安価に水増しできるため、多くのメーカーがこの手法を活用しています。スペック表の数字だけで判断せず、実際の回路設計を確認することが大切です。

VRMはCPUパフォーマンスにどう影響するのか？

VRMの目的は、きれいで信頼性の高い電力の供給です。とはいえ、標準的なVRMでも、ミドルレンジCPUを定格速度で動作させるには十分な性能があります。VRMの品質が本格的に問われるのは、オーバークロックや部品の限界に挑むような場面です。

オーバークロックを検討している方は、信頼性の高い部品で構成されたVRMを選びましょう。部品の品質が低いと、高負荷時に必要な電圧を供給しきれず、突然のシャットダウンを招く恐れがあります。特に品質のばらつきが大きいのはコンデンサとチョークコイルです。

コンデンサについては、液漏れしにくいタイプを選ぶのがポイントです。「日本製コンデンサ」「ダークコンデンサ」「ソリッドコンデンサ」などの名称で販売されていることが多く、これらは信頼性の目安になります。また、高いオーバークロックを目指すなら、チョークコイルの品質も重要です。「スーパーフェライトチョーク（SFC）」や「プレミアムアロイチョーク」といった表記があれば、上位グレードの部品が使われています。加えて、MOSFETの一部または全部にヒートシンクが装着されているモデル、可能であればフィン付きの放熱構造を持つ製品を選ぶと安心です。

さらに、AMD Threadripperのような高消費電力CPUを使用する予定の方は、マザーボードに良質なVRMが搭載されているかを必ず確認してください。多くのメーカーはThreadripper向けに対応済みですが、あれほど電力を消費するCPUでは、常にきれいで安定した電力を供給できる環境を整えることが極めて重要です。

まとめ

知識があったとしても、優れたVRMを備えたマザーボードを選ぶのは決して簡単ではありません。価格は必ずしも品質の指標にならず、マーケティング資料には意図的に誤解を招く表現が含まれることもあります。また、使用部品や型番などの詳細情報が消費者に開示されることはほとんどありません。だからこそ、購入前にレビューサイトや分解レポートなどで自分自身で調査することが何よりも重要です。

VRMとCPUパフォーマンスの関係についての解説をお楽しみいただけたなら、ぜひ他のハードウェア関連記事もご覧ください。PCのアップグレード優先順位を解説したガイドや、モニター購入前に知っておきたいVsync（垂直同期）や画面解像度の特集などもおすすめです。
