RecyclerViewでConstraintLayout（制約レイアウト）を使う方法【Android Studio解説】

この記事では、Androidアプリ開発においてRecyclerViewの各アイテムにConstraintLayout（制約レイアウト）を使用する方法を、ステップごとにわかりやすく解説します。

ConstraintLayoutは、ネストしたレイアウト構造をフラットな階層で表現できるため、RecyclerViewのように多数のビューを繰り返し描画する場面でパフォーマンス向上が期待できるレイアウトです。リストアイテムの描画コストを下げたい場合にぜひ活用しましょう。

ステップ1：新規プロジェクトを作成する

まず、Android Studioを起動し、メニューから File ⇒ New Project を選択して新しいプロジェクトを作成します。必要な項目（プロジェクト名、パッケージ名、保存先など）をすべて入力してプロジェクトを完成させてください。

ステップ2：activity_main.xml にコードを追加する

次に、res/layout/activity_main.xml に以下のコードを追加します。

<?xml version = "1.0" encoding = "utf-8"?>
<android.support.design.widget.CoordinatorLayout android:layout_width = "match_parent"
    android:layout_height = "match_parent"
    xmlns:android = "https://schemas.android.com/apk/res/android"
    xmlns:app = "https://schemas.android.com/apk/res-auto">
    <android.support.design.widget.AppBarLayout
        android:layout_width = "match_parent"
        android:layout_height = "wrap_content">
        <android.support.v7.widget.Toolbar
            android:id = "@+id/appbarlayout_tool_bar"
            android:background = "@color/colorPrimary"
            android:layout_width = "match_parent"
            android:layout_height = "?attr/actionBarSize"
            app:layout_scrollFlags = "scroll|snap|enterAlways"
            app:theme = "@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:popupTheme = "@style/ThemeOverlay.AppCompat.Light" />
    </android.support.design.widget.AppBarLayout>
    <android.support.v7.widget.RecyclerView
        android:id = "@+id/recycler_view"
        android:layout_width = "match_parent"
        android:layout_height = "match_parent"
        app:layout_behavior = "@string/appbar_scrolling_view_behavior"/>
</android.support.design.widget.CoordinatorLayout>

上記のコードでは、AppBarLayout（ツールバー）と RecyclerView を配置しています。Toolbarにはスクロール時の表示・非表示を制御するlayout_scrollFlagsを設定し、RecyclerViewにはAppBarLayoutとの連携動作を指定するappbar_scrolling_view_behaviorを設定しています。

ステップ3：MainActivity.java にコードを追加する

続いて、src/MainActivity.java に以下のコードを追加します。

import android.annotation.TargetApi;
import android.app.Activity;
import android.content.Intent;
import android.content.SharedPreferences;
import android.net.Uri;
import android.os.Build;
import android.os.Bundle;
import android.support.v4.content.pm.ShortcutInfoCompat;
import android.support.v4.content.pm.ShortcutManagerCompat;
import android.support.v4.graphics.drawable.IconCompat;
import android.support.v7.app.AppCompatActivity;
import android.support.v7.widget.DefaultItemAnimator;
import android.support.v7.widget.DividerItemDecoration;
import android.support.v7.widget.LinearLayoutManager;
import android.support.v7.widget.RecyclerView;
import android.view.View;
import android.widget.TextView;
import android.widget.Toast;
import android.support.v7.widget.Toolbar;
import java.util.ArrayList;

public class MainActivity extends AppCompatActivity {
    private RecyclerView recyclerView;
    private customAdapter mAdapter;
    TextView text;
    ArrayList<String> list = new ArrayList<>();
    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    @Override
    public void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        Toolbar toolbar = (android.support.v7.widget.Toolbar)findViewById(R.id.appbarlayout_tool_bar);
        toolbar.setTitle("This is toolbar.");
        setSupportActionBar(toolbar);
        recyclerView = (RecyclerView) findViewById(R.id.recycler_view);
        RecyclerView.LayoutManager mLayoutManager = new LinearLayoutManager(getApplicationContext());
        recyclerView.setLayoutManager(mLayoutManager);
        recyclerView.setItemAnimator(new DefaultItemAnimator());
        mAdapter = new customAdapter(this,list);
        recyclerView.setAdapter(mAdapter);
        recyclerView.addItemDecoration(new DividerItemDecoration(recyclerView.getContext(), DividerItemDecoration.VERTICAL));
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
        list.add("Krishna");
        list.add("prasad");
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
        list.add("sairamm");
        list.add("Krishna");
        list.add("prasad");
    }
}

このコードでは、RecyclerViewにLinearLayoutManagerを設定して縦方向のリストとして初期化し、アダプター（customAdapter）をセットしています。また、DividerItemDecorationを使ってリスト項目間に区切り線を表示し、サンプルデータとして文字列を20件追加しています。

ステップ4：AndroidManifest.xml にコードを追加する

Manifest.xml に以下のコードを追加します。

<?xml version = "1.0" encoding = "utf-8"?>
<manifest xmlns:android = "https://schemas.android.com/apk/res/android"
    package = "com.example.myapplication">
    <uses-permission android:name = "android.permission.INTERNET" />
    <uses-permission android:name = "com.android.launcher.permission.INSTALL_SHORTCUT" />
    <application
        android:allowBackup = "true"
        android:theme = "@style/AppTheme.NoActionBar"
        android:icon = "@mipmap/ic_launcher"
        android:label = "@string/app_name"
        android:roundIcon = "@mipmap/ic_launcher_round"
        android:supportsRtl = "true">
        <activity
            android:name = ".MainActivity"
            android:configChanges = "keyboardHidden|orientation|screenSize">
            <intent-filter>
                <action android:name = "android.intent.action.MAIN" />
                <action android:name = "android.intent.action.CREATE_SHORTCUT" />
                <category android:name = "android.intent.category.LAUNCHER" />
            </intent-filter>
        </activity>
    </application>
</manifest>

ステップ5：customAdapter.java にコードを追加する

RecyclerViewにデータを表示するためのカスタムアダプターとして、customAdapter.java を作成し、以下のコードを追加します。

import android.content.Context;
import android.support.annotation.NonNull;
import android.support.v7.widget.RecyclerView;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;
import java.util.ArrayList;

public class customAdapter extends RecyclerView.Adapter<customAdapter.MyViewHolder> {
    Context context;
    ArrayList<String> list;
    public class MyViewHolder extends RecyclerView.ViewHolder {
        public TextView title;
        public MyViewHolder(View view) {
            super(view);
            title = (TextView) view.findViewById(R.id.title);
        }
    }
    public customAdapter(Context context, ArrayList<String> list) {
        this.context = context;
        this.list = list;
    }
    @NonNull
    @Override
    public MyViewHolder onCreateViewHolder(@NonNull ViewGroup viewGroup, int i) {
        View itemView = LayoutInflater.from(viewGroup.getContext()).inflate(R.layout.list_row, viewGroup, false);
        return new MyViewHolder(itemView);
    }
    @Override
    public void onBindViewHolder(@NonNull MyViewHolder myViewHolder, int i) {
        myViewHolder.title.setText(list.get(i));
    }
    @Override
    public int getItemCount() {
        return list.size();
    }
}

アダプターでは、ViewHolderパターンを採用しています。onCreateViewHolder()で行レイアウト（list_row）をインフレートし、onBindViewHolder()でリストのデータをTextViewに反映させます。

ステップ6：list_row.xml にConstraintLayoutを定義する

ここが今回のポイントです。RecyclerViewの各行のレイアウトである list_row.xml に、以下のようにConstraintLayoutを使用したコードを追加します。

<?xml version = "1.0" encoding = "utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android = "https://schemas.android.com/apk/res/android"
    xmlns:app = "https://schemas.android.com/apk/res-auto"
    xmlns:tools = "https://schemas.android.com/tools"
    android:layout_width = "match_parent"
    android:layout_height = "wrap_content"
    android:background = "@color/colorAccent"
    tools:context = ".MainActivity">
    <ImageView
        android:id = "@+id/imageView2"
        android:layout_width = "wrap_content"
        android:layout_height = "wrap_content"
        android:src = "@drawable/logo"
        app:layout_constraintBottom_toBottomOf = "parent"
        app:layout_constraintEnd_toEndOf = "parent"
        app:layout_constraintStart_toStartOf = "parent"
        app:layout_constraintTop_toTopOf = "parent"
        app:layout_constraintVertical_bias = "0.209" />
    <TextView
        android:id = "@+id/title"
        android:layout_width = "match_parent"
        android:layout_height = "wrap_content"
        android:layout_marginTop = "35dp"
        android:gravity = "center"
        android:textSize = "30sp"
        app:layout_constraintTop_toBottomOf = "@+id/imageView2"
        tools:layout_editor_absoluteX = "0dp" />
    <TextView
        android:id = "@+id/textview2"
        android:layout_width = "match_parent"
        android:layout_height = "wrap_content"
        android:layout_marginTop = "16dp"
        android:layout_marginBottom = "8dp"
        android:gravity = "center"
        android:text = "Sairamkrishan"
        android:textSize = "30sp"
        app:layout_constraintBottom_toBottomOf = "parent"
        app:layout_constraintTop_toBottomOf = "@+id/title"
        app:layout_constraintVertical_bias = "0.0"
        tools:layout_editor_absoluteX = "0dp" />
</android.support.constraint.ConstraintLayout>

このレイアウトでは、画像（ImageView）、タイトル（title）、テキスト（textview2）の3つのビューを、親レイアウトや他ビューへの制約（constraint）によって配置しています。LinearLayoutなどをネストさせることなくフラットな構造で実現できるのが、ConstraintLayoutを使う大きなメリットです。

アプリを実行してみよう

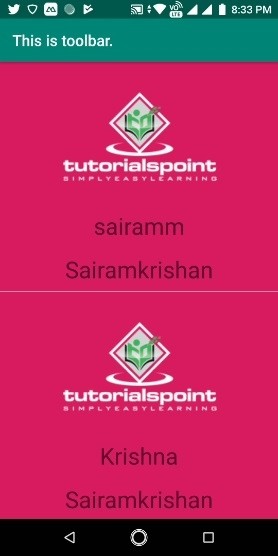

以上で実装は完了です。それではアプリを実行してみましょう。実際のAndroid端末をPCに接続していることを前提に説明します。Android Studioからアプリを実行するには、プロジェクトのアクティビティファイルを開き、ツールバーの実行（Run）アイコンをクリックします。選択肢から接続中のモバイルデバイスを選択すると、実機の画面に以下のようなデフォルト画面が表示されます。
