Androidでレーダーチャートを表示する方法！MPAndroidChartの導入と実装手順を解説

この記事では、Androidアプリでレーダーチャート（Radar Chart）を表示する方法を、定番のグラフ描画ライブラリ「MPAndroidChart」を使って解説します。レーダーチャートは複数の評価項目をひと目で比較できるため、能力分析やアンケート結果の可視化など、幅広い用途に活用できます。

ステップ1：新しいプロジェクトを作成する

Android Studioで「File」→「New Project」を選択し、必要な項目を入力して新しいプロジェクトを作成します。

ステップ2：モジュールレベルのbuild.gradleに依存関係を追加する

モジュールレベル（app配下）のbuild.gradleを開き、dependenciesにMPAndroidChartのライブラリを追加します。

apply plugin: 'com.android.application'
android {
    packagingOptions {
        exclude 'META-INF/proguard/androidx-annotations.pro'
    }
    packagingOptions {
        exclude 'META-INF/DEPENDENCIES'
        exclude 'META-INF/LICENSE'
        exclude 'META-INF/LICENSE.txt'
        exclude 'META-INF/license.txt'
        exclude 'META-INF/NOTICE'
        exclude 'META-INF/NOTICE.txt'
        exclude 'META-INF/notice.txt'
        exclude 'META-INF/ASL2.0'
    }
    compileSdkVersion 28
    defaultConfig {
        applicationId "com.example.andy.myapplication"
        minSdkVersion 15
        targetSdkVersion 28
        versionCode 1
        versionName "1.0"
        testInstrumentationRunner "android.support.test.runner.AndroidJUnitRunner"
    }
    buildTypes {
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android.txt'), 'proguard-rules.pro'
        }
    }
}
dependencies {
   implementation fileTree(dir: 'libs', include: ['*.jar'])
   implementation 'com.android.support:appcompat-v7:28.0.0'
   implementation 'com.android.support.constraint:constraint-layout:1.1.3'
   implementation 'com.github.PhilJay:MPAndroidChart:v3.1.0-alpha'
   testImplementation 'junit:junit:4.12'
   androidTestImplementation 'com.android.support.test:runner:1.0.2'
   androidTestImplementation 'com.android.support.test.espresso:espresso-core:3.0.2'
}

ステップ3：プロジェクトレベルのbuild.gradleにJitPackを追加する

トップレベル（プロジェクトレベル）のbuild.gradleにあるallprojectsブロックに、JitPackリポジトリを追加します。MPAndroidChartはJitPack経由で配布されているため、この設定が必須です。

// Top-level build file where you can add configuration options common to all sub-projects/modules.
buildscript {
    repositories {
        google()
        jcenter()
    }
    dependencies {
        classpath 'com.android.tools.build:gradle:3.2.1'
        // NOTE: Do not place your application dependencies here; they belong
        // in the individual module build.gradle files
    }
}
allprojects {
    repositories {
        google()
        jcenter()
        maven { url 'https://jitpack.io' }
   }
}
task clean(type: Delete) {
   delete rootProject.buildDir
}

ステップ4：レイアウトにRadarChartを配置する

res/layout/activity_main.xmlに以下のコードを追加します。

<?xml version = "1.0" encoding = "utf-8"?>
<android.support.constraint.ConstraintLayout xmlns:android = "https://schemas.android.com/apk/res/android"
   xmlns:app = "https://schemas.android.com/apk/res-auto"
   xmlns:tools = "https://schemas.android.com/tools"
   android:layout_width = "match_parent"
   android:layout_height = "match_parent"
   tools:context = ".MainActivity">
   <com.github.mikephil.charting.charts.RadarChart
      android:id = "@+id/RadarChart"
      android:layout_width = "fill_parent"
      android:layout_height = "fill_parent" />
</android.support.constraint.ConstraintLayout>

上記コードでは、画面いっぱいにレーダーチャートを表示するためのRadarChartビューを配置しています。

ステップ5：MainActivity.javaを実装する

src/MainActivity.javaに以下のコードを記述します。

package com.example.andy.myapplication;
import android.graphics.Color;
import android.os.Bundle;
import android.support.v7.app.AppCompatActivity;
import com.github.mikephil.charting.charts.BubbleChart;
import com.github.mikephil.charting.charts.RadarChart;
import com.github.mikephil.charting.data.BubbleData;
import com.github.mikephil.charting.data.BubbleDataSet;
import com.github.mikephil.charting.data.BubbleEntry;
import com.github.mikephil.charting.data.RadarData;
import com.github.mikephil.charting.data.RadarDataSet;
import com.github.mikephil.charting.data.RadarEntry;
import com.github.mikephil.charting.utils.ColorTemplate;
import java.util.ArrayList;
public class MainActivity extends AppCompatActivity {
   RadarChart RadarChart;
   RadarData radarData;
   RadarDataSet radarDataSet;
   ArrayList radarEntries;
   @Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_main);
      RadarChart = findViewById(R.id.RadarChart);
      getEntries();
      radarDataSet = new RadarDataSet(radarEntries, "");
      radarData = new RadarData(radarDataSet);
      RadarChart.setData(radarData);
      radarDataSet.setColors(ColorTemplate.JOYFUL_COLORS);
      radarDataSet.setValueTextColor(Color.BLACK);
      radarDataSet.setValueTextSize(18f);
   }
   private void getEntries() {
      radarEntries = new ArrayList<>();
      radarEntries.add(new RadarEntry(0, 0.21f));
      radarEntries.add(new RadarEntry(1, 0.12f));
      radarEntries.add(new RadarEntry(2, 0.20f));
      radarEntries.add(new RadarEntry(2, 0.52f));
      radarEntries.add(new RadarEntry(3, 0.29f));
      radarEntries.add(new RadarEntry(4, 0.62f));
   }
}

実装のポイントは以下の通りです。

• getEntries()メソッド内で、RadarEntryオブジェクトとしてデータポイントを生成し、ArrayListに格納します。
• RadarDataSetでデータセットを作成し、RadarDataに渡してから、チャートにsetData()でセットします。
• setColors()でJOYFUL_COLORSカラーテンプレートを適用し、値テキストの色（黒）とサイズ（18f）も指定しています。

アプリを実行して結果を確認する

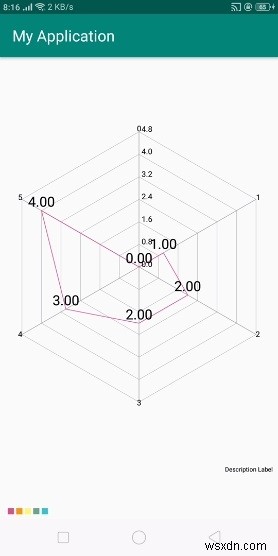

それでは、実際にアプリを実行してみましょう。ここでは、実機のAndroid端末をパソコンに接続しているものとします。Android Studioでプロジェクトのアクティビティファイルを開き、ツールバーの「Run」アイコンをクリックしてください。接続した端末を選択して実行すると、端末の画面に次のようにレーダーチャートが表示されます。

上記の実行結果のように、データセットに設定した値に応じてレーダーチャートが描画されます。データの値やラベル、配色を変更すれば、目的に合わせたレーダーチャートを簡単に実装できるので、ぜひいろいろなパターンを試してみてください。
