L = {a²ᵐc⁴ⁿdⁿbᵐ | m, n ≥ 0} に対するプッシュダウンオートマトンの構築方法

ここでは言語「L」が与えられ、この言語に対応するプッシュダウンオートマトン（PDA）を構築することが課題となります。この言語は、文字「a」の出現回数が文字「b」の出現回数のちょうど2倍であり、文字「c」の出現回数が文字「d」の出現回数のちょうど4倍であることを意味しています。また、m と n は 0 以上であるため、m = 0 かつ n = 0 の場合には文字列が NULL（空文字列）になりますが、この空文字列もオートマトンによって受理される必要があります。

プッシュダウンオートマトンとは？

プッシュダウンオートマトン（Pushdown Automata / PDA）は、正規文法に対して決定性有限オートマトン（DFA）を設計するのと同じように、文脈自由文法を実装するための手法です。DFA は有限データしか扱えませんが、PDA は無限のデータも扱うことができます。PDA は「有限状態機械」と「スタック」を組み合わせたものと考えると理解しやすいでしょう。

プッシュダウンオートマトンは、次の3つの要素で構成されています。

  • 入力テープ
  • 制御ユニット
  • 無限のサイズを持つスタック

PDA は、次の7つ組（7-tuple）(Q, Σ, S, δ, q0, I, F) として形式的に定義できます。

  • Q：有限個の状態の集合
  • Σ：入力アルファベット
  • S：スタックシンボル
  • δ：遷移関数 Q × (Σ ∪ {ε}) × S → Q × S*
  • q0：初期状態（q0 ∈ Q）
  • I：初期スタックトップシンボル（I ∈ S）
  • F：受理状態の集合（F ⊆ Q）

与えられた言語に対するプッシュダウンオートマトンの構築

L = {a²ᵐc⁴ⁿdⁿbᵐ | m, n ≥ 0} に対するプッシュダウンオートマトンの構築方法

この PDA が受理する文字列は、次のような形式になります。

  • c4ndn ── ccccd、ccccccccdd など。c の数が d の数の4倍になる文字列です。m = 0 の場合は a と b は現れません。c をスタックにプッシュし続け、最初の d が出現した時点でスタックから c を4つポップします。文字列の末尾に到達したときにスタックに c が残っていなければ、その文字列は受理されます。
  • a2mbm ── aab、aaaabb など。a の数が b の数の2倍になる文字列です。n = 0 の場合は c と d は現れません。a をスタックにプッシュし続け、最初の b が出現した時点でスタックから a を2つポップします。文字列の末尾に到達したときにスタックに a が残っていなければ、その文字列は受理されます。
  • a2mc4ndnbm ── aaccccdb、aaaaccccccccddbb など。a の数が b の数の2倍、c の数が d の数の4倍になる文字列です。a と c をスタックにプッシュし続け、最初の d が出現したら、トップにある c を4つポップします。その後、残りの b に対応して a を2つずつポップしていきます。文字列の末尾に到達したときに a が残っていなければ、その文字列は受理されます。
  • NULL 文字列 も受理されます。これは a0c0d0b0 に相当します。

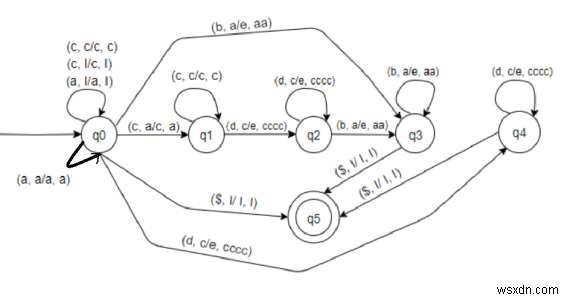

機械の動作を理解する

次に、各状態における遷移規則を詳しく見ていきましょう。

状態 q0 の遷移

  • ( a, I / a, I ) ── スタックのトップが I で、現在の入力記号が a のとき、a をスタックのトップにプッシュして q0 に留まります。スタックは aI… となります。
  • ( c, I / c, I ) ── スタックのトップが I で、現在の入力記号が c のとき、c をスタックのトップにプッシュして q0 に留まります。スタックは cI… となります。
  • ( a, a / a, a ) ── スタックのトップが a で、現在の入力記号も a のとき、a をさらにプッシュして q0 に留まります。スタックは aa… となります。次の c または b が来るまで a をプッシュし続けます。
  • ( c, c / c, c ) ── スタックのトップが c で、現在の入力記号も c のとき、c をさらにプッシュして q0 に留まります。スタックは cc… となります。次の d が来るまで c をプッシュし続けます。
  • ( b, a / ε, a ) ── スタックのトップが a で、現在の入力記号が b のとき、スタックから a を2つポップして q3 へ移行します。
  • ( c, a / c, a ) ── スタックのトップが a で、現在の入力記号が c のとき、c をスタックのトップにプッシュして q1 へ移行します。スタックは ca… となります。
  • ( d, c / ε, c ) ── スタックのトップが c で、現在の入力記号が d のとき、スタックから c を4つポップして q4 へ移行します。
  • ( $, I / I, I ) ── スタックのトップが I で、入力がもうないとき、何もせずに q5 へ移行します。これは NULL 文字列を受理するための遷移です。

状態 q1 の遷移

  • ( c, c / c, c ) ── スタックのトップが c で、現在の入力記号も c のとき、c をさらにプッシュして q1 に留まります。スタックは cc… となります。次の d が来るまで c をプッシュし続けます。
  • ( d, c / ε, c ) ── スタックのトップが c で、現在の入力記号が d のとき、スタックから c を4つポップして q2 へ移行します。

状態 q2 の遷移

  • ( d, c / ε, c ) ── スタックのトップが c で、現在の入力記号が d のとき、スタックから c を4つポップして q2 に留まります。
  • ( b, a / ε, a ) ── スタックのトップが a で、現在の入力記号が b のとき、スタックから a を2つポップして q3 へ移行します。

状態 q3 の遷移

  • ( b, a / ε, a ) ── スタックのトップが a で、現在の入力記号が b のとき、スタックから a を2つポップして q3 に留まります。
  • ( $, I / I, I ) ── スタックのトップが I で、入力がもうないとき、何もせずに q5 へ移行します。NULL 文字列を受理するための遷移です。

状態 q4 の遷移

  • ( d, c / ε, c ) ── スタックのトップが c で、現在の入力記号が d のとき、スタックから c を4つポップして q4 に留まります。
  • ( $, I / I, I ) ── スタックのトップが I で、入力がもうないとき、何もせずに q5 へ移行します。NULL 文字列を受理するための遷移です。

まとめ

このように、スタックを活用することで、a と b の出現回数の関係（2対1）、および c と d の出現回数の関係（4対1）を数え上げて検証することができます。有限オートマトンでは実現できないこの種のカウント処理こそが、プッシュダウンオートマトンの本質的な強みです。m と n がともに 0 の場合の空文字列も含めて、言語 L に属するすべての文字列をこの PDA は正しく受理します。
