【matplotlib】fig.canvas.mpl_connectでon_keyにパラメータを渡す方法

fig.canvas.mpl_connect('key_press_event', on_key) で登録するイベントハンドラ on_key にパラメータを渡したい場合、コールバック関数は自動的に呼び出されるため直接引数を指定できません。そこで、lambda 式や functools.partial を活用します。まずは基本的な実装手順を見ていきましょう。

基本の手順

• 図のサイズを設定し、サブプロット間および周囲の余白（パディング）を調整します。
• figure と一連のサブプロットを作成します。
• 軸の x・y の表示範囲（スケール）を設定します。
• イベントハンドラをイベントにバインド（接続）します。
• show() メソッドで図を表示します。

サンプルコード

import matplotlib.pyplot as plt

plt.rcParams["figure.figsize"] = [7.50, 3.50]
plt.rcParams["figure.autolayout"] = True

fig, ax = plt.subplots()
ax.set_xlim(0, 10)
ax.set_ylim(0, 10)

def onkey(event):
    if event.key.isalpha():
        if event.xdata is not None and event.ydata is not None:
            ax.plot(event.xdata, event.ydata, 'bo-')
            fig.canvas.draw()

cid2 = fig.canvas.mpl_connect('key_press_event', onkey)
plt.show()

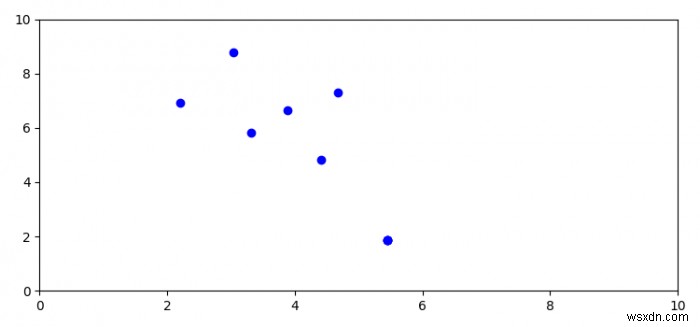

出力結果

on_keyにパラメータを渡す方法

実際に独自のパラメータを渡したい場合は、lambda を使って引数を包み込みます。次の例では、描画色を外部から渡せるようにしています。

def onkey(event, ax, color):
    if event.key.isalpha():
        if event.xdata is not None and event.ydata is not None:
            ax.plot(event.xdata, event.ydata, color)
            fig.canvas.draw()

# lambda経由でパラメータを渡してバインド
cid2 = fig.canvas.mpl_connect(
    'key_press_event',
    lambda event: onkey(event, ax, 'bo-')
)

また、標準ライブラリの functools.partial を使っても同様のことが可能です。

from functools import partial

cid2 = fig.canvas.mpl_connect(
    'key_press_event',
    partial(onkey, ax=ax, color='bo-')
)

コードの解説

このコードでは、キーボードのアルファベットキーが押されるたびに、その時点でのマウスカーソル位置のデータ座標（event.xdata・event.ydata）を取得し、青い点と線で順につないで描画します。カーソルがプロット領域外にある場合は座標が None になるため、そのケースは条件分岐で安全にスキップしています。
