MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

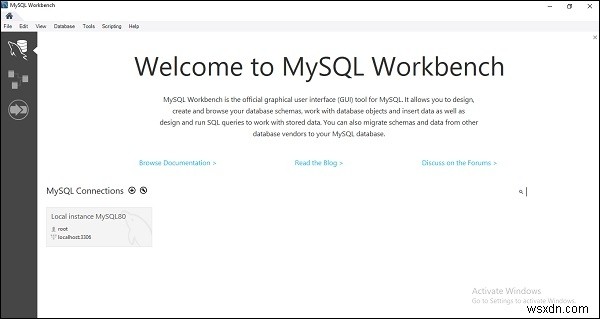

サーバー上のデータベースからERモデル（ER図）を取得するには、まずMySQL Workbenchを起動します。起動直後の画面は以下のとおりです。

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

1. リバースエンジニアリングの開始

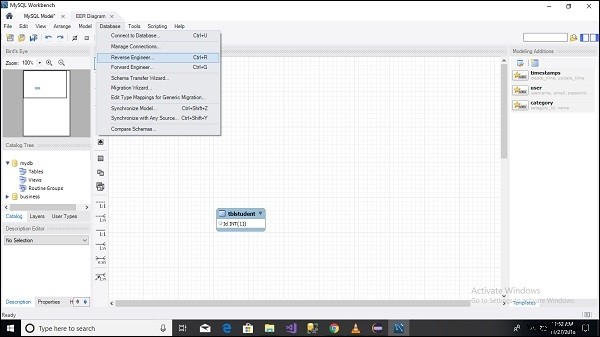

次に、メニューバーから「Database」メニューを選択し、「Reverse Engineer」をクリックします。

Database -> Reverse Engineer

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

2. データベースへの接続

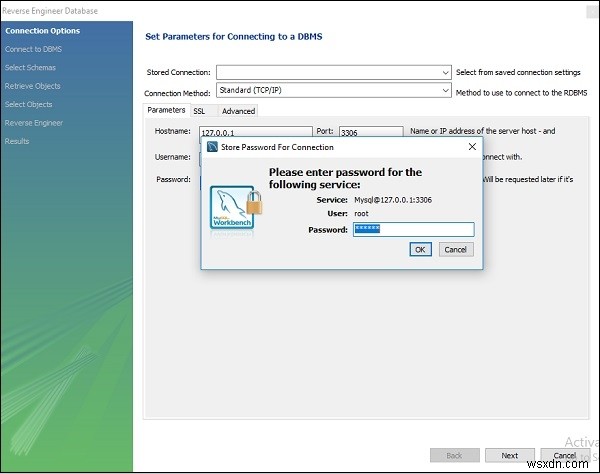

すると、下のスクリーンショットのようなウィザードが表示されます。ここでデータベースのパスワードを入力し、「OK」ボタンを2回押してください。

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

3. ウィザードの進行

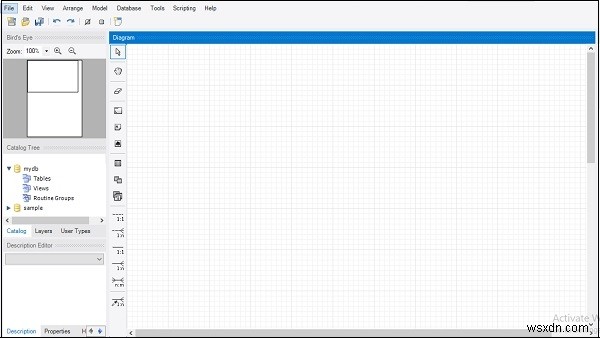

「OK」ボタンを押すと、次のウィザード画面に移行します。「Next（次へ）」ボタンを押して処理を進めると、以下のような画面が表示されます。

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

4. カタログオブジェクトからER図を作成

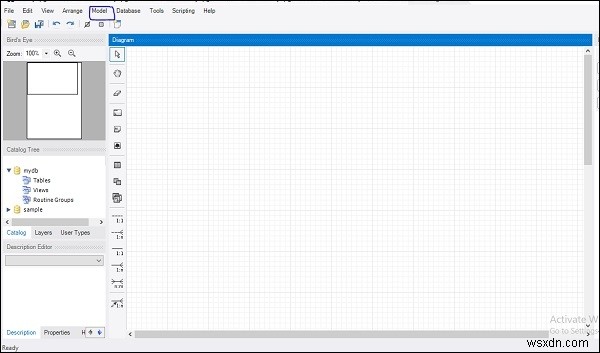

続いて、ウィザード上部の「Model」メニューを選択します。

Model -> Create Diagram from Catalog Objects

このオプションを選択すると、データベース内のテーブル構成をもとに、ERモデルが自動的に生成されます。

実行後の画面は以下のとおりです。

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法

生成されたER図のサンプル

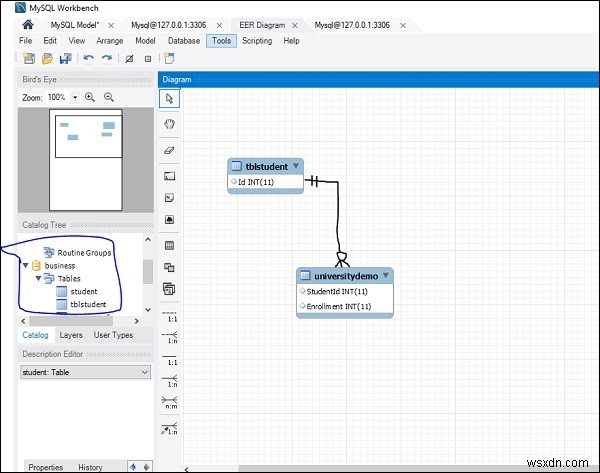

以下は、実際に作成されたデータベースのER図のサンプルです。テーブル間のリレーションシップや各カラムの情報が一目で確認でき、既存データベースの構造把握やドキュメント化に非常に便利です。

MySQL Workbenchを使ってサーバー上のデータベースからERモデルを取得する方法
