公差スタックアップ

アセンブリ公差スタックアップ分析とは何ですか？

要するに、アセンブリ公差スタックアップ分析は、アセンブリ全体の公差値、またはすべてのコンポーネントの公差値を認識している場合のアセンブリの特定のギャップとして定義されます。

アセンブリトレランスチェーンスタックアップ分析は、さまざまな方法で実行できます。最も単純な手順は最悪の場合の方法と呼ばれ、ここで説明します。

組み立て公差スタックアップの最悪の場合の方法についての議論

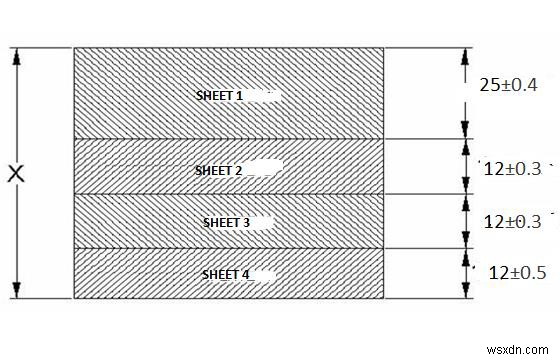

以下のような4枚の厚いシートのアセンブリがあるとします-

公差スタックアップ

上の図は、4枚のシートの厚さと公差を示しています。寸法「X」を計算する必要があります "とその許容値は以下のように進行します-

以下のように、各シートの仕様下限（LSL）サイズを計算します-

For SHEET-1:
LSL= 25-0.4 = 24.6
For SHEET-2:
LSL= 12-0.3 = 11.7
For SHEET-3:
LSL= 12-0.3 = 11.7
For SHEET-4:
LSL= 12-0.5 = 11.5

すべてのシートのLSL厚さの値を加算すると、アセンブリ全体のLSL厚さが次のように取得されます

。

TL =24.6 +11.7 + 11.7 + 11.5 =59.5

各シートの仕様上限（USL）サイズは以下のように計算します-

For SHEET-1:
USL= 25+0.4 = 25.4
For SHEET-2:
USL= 12+0.3 = 12.3
For SHEET-3:
USL= 12+0.3 = 12.3
For SHEET-4:
USL= 12+0.5 = 12.5

すべてのシートのUSL厚さの値を追加すると、アセンブリ全体のUSLが次のように取得されます-

TU =25.4 + 12.3 + 12.3 + 12.5 =62.5

アセンブリ全体の許容誤差は、次のように取得できます-

~+mn~ (TU – TL) / 2 = ~+mn~ (62.5-59.5)/2 = ~+mn~ 1.5

以下のように、アセンブリ全体の公称厚さ値を取得するために、すべてのシートの公称厚さ寸法が追加されます-

TN =25 + 12 + 12 + 12 =61
