アルゴリズムとフローチャートの違いとは？特徴と具体例を徹底解説

プログラミングやシステム設計の現場でよく耳にする「アルゴリズム」と「フローチャート」。どちらも問題解決に欠かせない重要な概念ですが、それぞれの役割や特性は大きく異なります。この記事では、両者の違いを具体例とともにわかりやすく解説します。

アルゴリズムとは

アルゴリズムとは、明確に定義された手順の連なりとして定義されます。これらの手順は、目の前の問題を解決するための方法を提供するものであり、処理が段階的に定義された、体系的かつ論理的なアプローチです。

主な特徴

• 特定の問題に対する解決策を提示する。
• 解決策は機械語に変換され、システムが実行することで適切な出力が得られる。
• 多くの単純な操作を組み合わせて複雑な操作を構成し、コンピュータが効率的に処理できるようにする。
• 自然言語やフローチャートなど、さまざまな方法で表現できる。
• プレーンテキストで記述されるため、理解にはある程度の慣れが必要。
• デバッグは比較的容易。
• 構築には手間がかかるが、作成時に従うべき厳格なルールはない。
• プログラムの擬似コード（Pseudocode）として捉えることができる。

例：線形探索のアルゴリズム

1. 配列の左端から要素の探索を開始する。
2. 各反復ごとに、1つの要素を検索対象の値（item_to_be_searched）と比較する。
3. 一致する要素が見つからない場合は -1 を返す。
4. 一致する要素が見つかった場合は、その要素が存在するインデックスを返す。

フローチャートとは

フローチャートは、アルゴリズムを図式（グラフィカル）に表現したものです。プログラマは、問題を解決するための計画ツールとして活用します。

主な特徴

• アルゴリズムを視覚的に表現した図である。
• 相互に接続された記号を使用する。
• 制御の流れ、情報の流れ、処理の流れを直感的に示すことができる。
• アルゴリズムのフローチャートを作成する作業は「フローチャーティング」と呼ばれる。
• さまざまな図形を使い分けてデータの流れを表現できる。
• 視覚的なため理解しやすい。
• デバッグはやや難しい。
• 構築は容易。
• 作成時には一定の記法ルール（記号の使い方など）に従う必要がある。
• ロジックを図式化したものである。

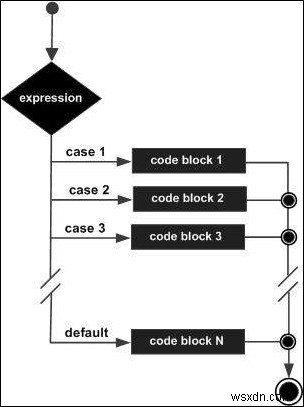

例：switch文のフローチャート

アルゴリズムとフローチャートの違いを比較

まとめ

アルゴリズムは「処理の手順そのもの」を定義する概念であり、フローチャートは「その手順を視覚的に表現した図」です。両者は補完関係にあり、プログラム設計の初期段階では、まずアルゴリズムを検討し、それをフローチャートに落とし込むことで、ロジックの漏れや矛盾を視覚的に確認しやすくなります。目的に応じて両者を使い分けることが、効率的なプログラム開発への第一歩といえるでしょう。
