PHPのimagefilledarc()関数を使って部分円弧を描画・塗りつぶす方法

imagefilledarc()は、PHPに標準搭載されている関数の一つで、部分的な円弧(弧)を描画し、その内部を塗りつぶすために使用されます。

構文

bool imagefilledarc($image, $cx, $cy, $width, $height, $start, $end, $color, $style)

パラメータ

imagefilledarc()関数は、$image、$cx、$cy、$width、$height、$start、$end、$color、$style の9つのパラメータを受け取ります。

• $image − 画像作成関数であるimagecreatetruecolor()によって返される画像リソースです。この関数で画像のサイズを作成します。

• $cx − 円弧の中心のX座標を設定します。

• $cy − 円弧の中心のY座標を設定します。

• $width − 円弧の幅を設定します。

• $height − 円弧の高さを設定します。

• $start − 描画開始角度を度数法(°)で指定します。

• $end − 円弧の終了角度を度数法(°)で指定します。0°は時計の3時の位置に相当し、円弧はそこから時計回りに描画されます。

• $color − imagecolorallocate()関数で作成されたカラー識別子です。

• $style − 円弧の塗りつぶし方法を指定するパラメータで、以下の値から選択できます。

  • IMG_ARC_PIE

  • IMG_ARC_CHORD

  • IMG_ARC_NOFILL

  • IMG_ARC_EDGED

スタイル定数の違い

IMG_ARC_PIEとIMG_ARC_CHORDは互いに排他的な関係にあり、同時に使用することはできません。

IMG_ARC_CHORDは開始角度と終了角度を直線で結んだ形状(弦)を描画します。一方、IMG_ARC_PIEは中心まで結ばれた丸みのある扇形を描画します。

IMG_ARC_NOFILLを指定すると、円弧や弦が塗りつぶされず、輪郭線のみが描画されます。

IMG_ARC_EDGEDはIMG_ARC_NOFILLと組み合わせて使用し、開始角度と終了角度を中心点と結ぶ線を描画することを意味します。

戻り値

描画に成功した場合はtrueを、失敗した場合はfalseを返します。

サンプルコード1

<?php
   define("WIDTH", 700);
   define("HEIGHT", 550);

   // 画像を作成
   $image = imagecreate(WIDTH, HEIGHT);

   // 色を割り当て
   $bg = $white = imagecolorallocate($image, 0x00, 0x00, 0x80);
   $gray = imagecolorallocate($image, 122, 122, 122);

   // 扇形の円弧を描画
   $center_x = (int)WIDTH/2;
   $center_y = (int)HEIGHT/2;
   imagerectangle($image, 0, 0, WIDTH-2, HEIGHT-2, $gray);
   imagefilledarc($image, $center_x, $center_y, WIDTH/2,
   HEIGHT/2, 0, 220, $gray, IMG_ARC_PIE);

   // 画像を出力
   header("Content-Type: image/gif");
   imagepng($image);
?>

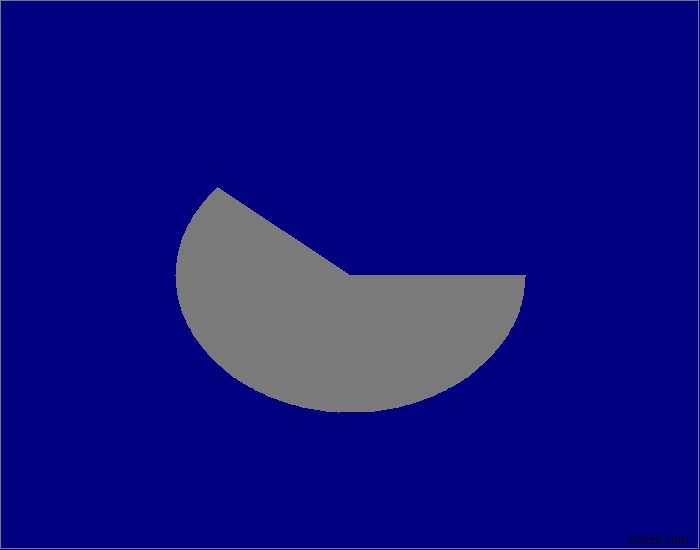

出力結果

サンプルコード2

<?php
   // imagecreatetruecolor関数で画像を作成
   $image = imagecreatetruecolor(700, 300);

   // ダークグレーとダークレッドの色を割り当て
   $darkgray = imagecolorallocate($image, 0x90, 0x90, 0x90);
   $darkred = imagecolorallocate($image, 0x90, 0x00, 0x00);

   // 立体感(3D効果)のある円グラフを描画
   for ($i = 60; $i > 50; $i--) {
      imagefilledarc($image, 100, $i, 200, 100, 75, 360, $darkred, IMG_ARC_PIE);
   }
   imagefilledarc($image, 100, $i, 200, 100, 45, 75 , $darkgray, IMG_ARC_PIE);

   // 画像を出力してメモリを解放
   header('Content-type: image/gif');
   imagepng($image);
   imagedestroy($image);
?>

出力結果

このようにimagefilledarc()関数を活用すれば、シンプルな扇形から立体感のある円グラフまで、さまざまな図形を動的に生成できます。GDライブラリを使った画像処理の基礎として、ぜひ覚えておきましょう。
