【初心者向け】HTML5 SVGでポリライン（折れ線）を描画する方法
SVGとは？
SVG（Scalable Vector Graphics／スケーラブル・ベクター・グラフィックス）は、XMLを使って2Dグラフィックスや図形アプリケーションを記述するための言語です。記述されたXMLコードは、SVGビューアによって画面に描画されます。現在では、主要なWebブラウザのほとんどが、PNG・GIF・JPGなどの画像形式と同じようにSVGを表示できるようになっています。
<polyline>要素でポリラインを描く

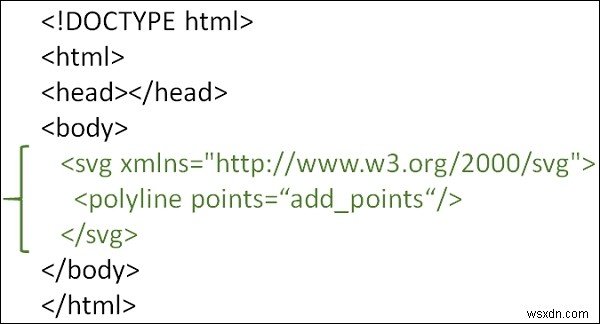

HTML5のSVGでポリライン（折れ線）を描画するには、<polyline>要素を使用します。この要素は、複数の直線を連結して1つの図形を作成するために使われます。各頂点の位置はpoints属性に「x座標,y座標」のペアとして指定し、複数の頂点は半角スペースで区切って並べます。
サンプルコード
以下のコードを実行すると、HTML5 SVGでポリラインを描画する方法を実際に確認できます。
<!DOCTYPE html>
<html>
<head>
<style>
#svgelem {
position: relative;
left: 20%;
-webkit-transform: translateX(-20%);
-ms-transform: translateX(-20%);
transform: translateX(-20%);
}
</style>
<title>HTML5 SVG Polyline</title>
</head>
<body>
<h2>HTML5 SVG Polyline</h2>
<svg id="svgelem" width="300" height="300" xmlns="https://www.w3.org/2000/svg">
<polyline points="0,0 0,20 20,20 20,40 40,40 40,60" fill="red" />
</svg>
</body>
</html>実行結果
このコードをブラウザで開くと、赤色で塗りつぶされた階段状のポリラインが表示されます。points属性の座標値を変更すれば、思い通りの形状の折れ線を簡単に描くことが可能です。
-
