デジタルマルチメーターを使用してコンデンサをテストする方法 – ステップバイステップガイド

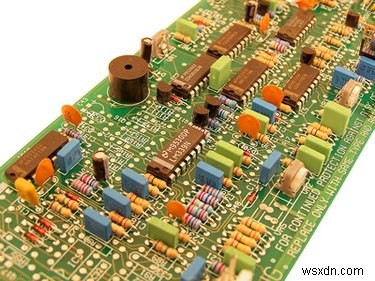

電解コンデンサ（直立した円柱状）とセラミックコンデンサ（オレンジ色、丸型）が示されています。

コンデンサは、電圧を維持し、電圧源がオフになったときに数秒間電流を放電する回路部品です。これは、コンデンサと比較して実質的に瞬時に電圧を失う抵抗とは異なります。電圧をゆっくりと消費するこの特性は、コンデンサの「性能特性」と呼ばれます。画像には大きな電子コンデンサが示されていますが、コンデンサは他のコンポーネントとともにコンピュータ チップ内に組み込むことができます。コンピュータの電源を切った直後に電源を入れないでください。コンデンサに過剰な電圧がかかり、コンデンサが焼損する可能性があります。そうなると、コンピュータは機能しなくなります。

ステップ 1

ブレッドボードの長い端が手前を向くように設置します。ブレッドボードを調べて、上部に A ～ J の文字が、側面に沿って 1 ～ 63 の数字を見つけます。バッテリー コネクタをバッテリーに配置します。

ステップ 2

定格 50 ボルト、静電容量 1 マイクロファラッドの電解コンデンサを使用します。 「-」マークを探して、コンデンサのアース線を見つけます。そのリード線をブレッドボード上の J20 の位置に配置します。もう一方のリード線を J25 の位置に配置します。

ステップ 3

簡単な回路用の抵抗

コンデンサの電圧減衰を測定します。黒色のアース リードを I20 の位置に配置して、J20 のコンデンサ リードとの接続を確立します。行 20 を含む、番号が付けられた各行にわたって連続性が存在することに注意してください。マルチメーターを VDC 20 (20 ボルト) に切り替えます。マルチメータの黒いリード線をコンデンサのグランドリード線に接続し、赤いリード線をコンデンサのもう一方のリード線に接続します。ワニ口クリップを使用するか、左手で持ちます。

ステップ 4

バッテリーの赤いリード線を I20 に接続して、回路に電圧を印加します。コンデンサの両端の電圧を読み取ります。これは約 9 ボルトであるはずです。時計を見てください。バッテリーの読み取りリード線を I20 から取り外し、コンデンサの放電を確認します。 8 ～ 9 秒かけてコンデンサの電圧が 0 に低下するのを観察してください。

ステップ 5

コンデンサの導通を確認してください。マルチメーターを導通チェック設定に設定します。黒いリード線をコンデンサのグランド側に接触させ、赤いリード線を反対側に接触させます。導通がある場合 (長いビープ音が聞こえます)、コンデンサは短絡しているため、廃棄する必要があります。

ステップ 6

マルチメーターを最高のオーム設定に設定し、それをコンデンサに適用します。メーターが 0 オームに近づき、その後増加し始めるのを確認します。この一般的なパターンに従う場合は、コンデンサをそのままにしておきます。

ステップ 7

電圧減衰テストと導通チェックを決定的なテストとして使用し、オーム テストを大まかなチェックとして使用します。

ステップ 8

定格電圧 63 ボルト、静電容量 6.8 マイクロファラッドの 2 番目の電解コンデンサをテストします。 2 つの抵抗 (それぞれ 330 オームの抵抗)、コンデンサ、および電圧源を備えた単純な回路を構築します。抵抗 1 の一方のリード線を E63 に、もう一方のリード線を E40 に配置します。抵抗 2 のリード線を D40 に配置し、2 番目のリード線を C25 に配置します。コンデンサのハイ側リード線を B25 に、グランド (- または 0) を B23 に配置します。

ステップ 9

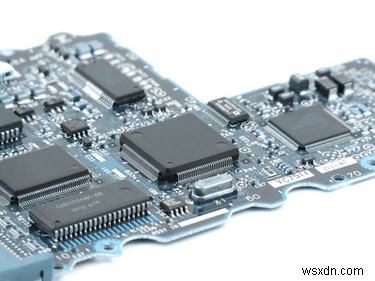

静電容量をチップ内に設計することもできます。

バッテリーのアース線（黒）をA23に差し込みます。赤いバッテリーのリード線をC63に差し込みます。マルチメータを 20V に設定し、赤いリード線を高コンデンサのリード線 (B25) に接続し、黒いリード線をコンデンサのグランド (B23) に接続します。電圧源を取り外し、電圧が低下するのを観察します。電圧放電時間は 1 分 12 秒から 1 分 17 秒の範囲であると予想されます。

ステップ 10

静電容量定格は 20% 以内であり、多くの場合多少の変動があることに注意してください。
