Morpholio Trace徹底解説：iPadとApple Pencilでデザインをスケッチし、次のプロジェクトをリアルに視覚化

ものさしやコンパス、山積みの用紙で散らかり放題の机の上で、また1本鉛筆が折れた——。紙に描く手軽さには魅力がありますが、そこに伴う散らかりの問題は、プロジェクトに取り組む意欲そのものを削いでしまうことも少なくありません。

iPadとApple Pencilの組み合わせで使える「Morpholio Trace」は、そんな悩みを解決してくれる選択肢です。物理的な素材で作業する滑らかさと、デジタルならではの利便性を見事に融合しています。レイヤーベースのワークフローを採用しており、アプリ名の由来でもある大きなトレーシングペーパーのロールに頼ることなく、スケッチやPDFへの非破壊編集を簡単に行えます。

プロ仕様の製図ツールをデジタル化

Morpholio Traceには、正確なデザインモックアップの作成を支援する強力な描画ツールが多数搭載されています。定規、分度器、三角定規などのツールにより、面倒な物理ツールなしで、直感的かつ完璧に正確な直線や円を描くことが可能です。

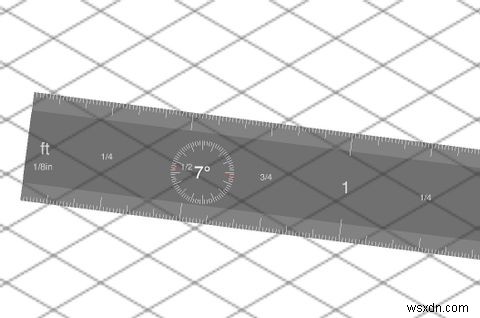

たとえば定規をダブルタップすると90度回転するといったシンプルな操作が用意されており、デザイナーは物理ツールを使うときと同じ感覚でアプリを操作できます。さらに、2本指でドラッグしてツールを手動で回転させる際も、アプリは常に現在の角度を画面上に表示してくれます。分度器で角度を測り、定規を合わせて慎重に線を引く——そんな面倒な工程はもう必要ありません。

自分の空間に直接スケッチする

Traceの最も便利な機能のひとつが、写真やPDFを読み込んで非破壊編集できる点です。この機能は特に、狭いスペースに家具や構造物を設計する際に威力を発揮し、完成後の姿を事前に視覚化できます。

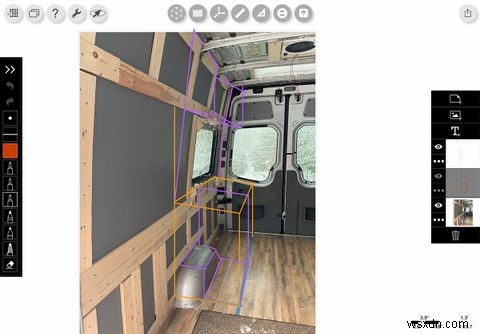

たとえば以下は、Morpholio Traceに読み込んでスケッチを重ねた写真です。キャンプカーとして人気のスプリンターバンを小型住居に改造する際の車内に、計画中の家具レイアウトのスケッチを描き加えたものです。

こうした画像は透視の関係上、必ずしも正確な縮尺ではありませんが、「何を目指して作るべきか」という像を格段にクリアにしてくれます。この課題を補うため、Traceには非常に便利なパース（透視図）ツールが用意されています。

このツールでは、最大3つの「消失点（バニッシングポイント）」を設定できます。消失点とは、写真の水平線のように、画像内のあらゆる線が収束していく焦点のようなものと考えるとよいでしょう。

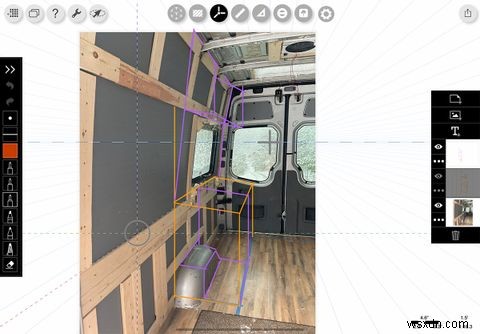

今回のケースでは、消失点は1つだけで十分でした。上の画像のように、既知の直線部分にパースツールを合わせることで、画像の透視設定を素早く正確に行えます。

これに床面に残された既存の印を組み合わせれば、デザイナーはシンプルかつ正確に完成品をイメージできます。こうした現実世界に即した洞察こそが、Morpholio Traceが輝きを放ち、従来のペンと紙の手法から大きく差をつけているポイントなのです。

スケールツールで正確な図面を描く

パースツールは線を正しい方向に導くのに役立ちますが、透視図法の根本的な問題——カメラから遠いほど物体は小さく見える——までは解決できません。目の前に物差しを構えて自宅の前まで歩いてみてください。物差しの数値に関係なく、家が実際に10インチの高さであるわけがありません。Traceの定規ツールにも同じ問題が起こります。

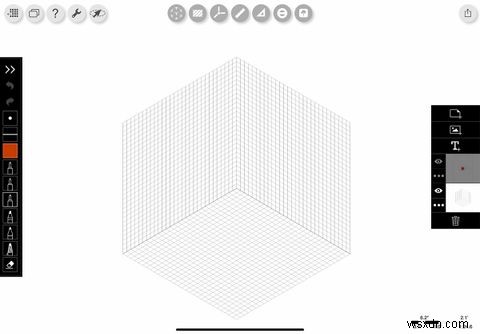

これを解決するために活用したいのが、Traceに豊富に用意されたグリッドテンプレートです。今回は3Dオブジェクトを設計するため、3Dテンプレートを使用します。

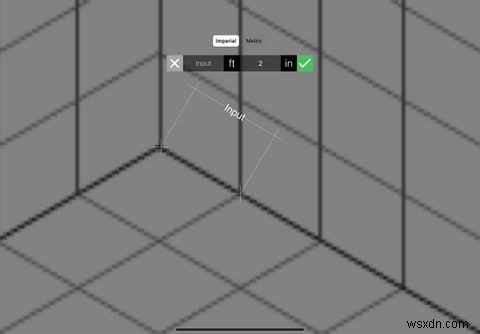

続いてスケールツールで図面の縮尺を設定します。今回のケースでは、1マスあたり約2インチとなるよう設定しました。

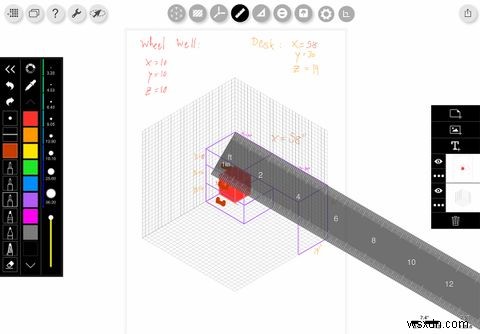

あとは定規ツールを使えば、縮尺図面を簡単に作成できます。方眼紙の上で従来の定規を使う場合と異なり、Traceの定規ツールは描いている線の実際の寸法値をリアルタイムで表示してくれるため、従来の縮尺作図で必要だった暗算が一切不要になります。

Morpholio Traceでアイデアを形にしよう

紙へのスケッチには不満がつきものです。めちゃくちゃになった縮尺メモを丸めて捨てた紙の山や、折れた鉛筆の芯の山では、ビジョンを形にする効率的な方法とは言えません。Morpholio Traceなら、快適なワークフローでアイデアを実際の設置環境の中で確認できます。「せっかく制作した作品が、いざ設置してみたらほんのわずかに大きすぎた」——そんな経験が一度でもあるなら、このアプリはまさにうってつけです。
