【初心者向け】新しいグラフィックカードの取り付け方を徹底解説!ハードウェア交換からドライバー導入まで

新しいグラフィックカードを手に入れたものの、取り付け方がわからずお困りではありませんか?この記事では、旧GPUの取り外しから、新しいグラフィックカードの取り付け、ドライバーの最新化、そしてゲームプレイ開始までに必要なすべての手順を詳しくご紹介します。

さらに、取り付け作業の前・最中・後に注意すべきポイントについても解説します。初めてGPUを交換する方でも、このガイドを読めば自信を持って作業を進められるはずです。

グラフィックカード取り付けの流れ(ステップバイステップ)

• PCと電源ユニットが新しいグラフィックカードに対応しているか確認する
• PCの電源を切り、古いグラフィックカードを取り外す
• 新しいグラフィックカードを物理的に取り付ける
• PCを起動し、新しいグラフィックカードのドライバーをインストールする
• 準備完了

システムが新しいGPUに対応しているか確認する

幸いなことに、近年のグラフィックカードの多くは省電力化が進んでおり、消費電力が大幅に抑えられています。そのため、ほとんどの場合、現在お使いの電源ユニットでも購入した新しいグラフィックカードを問題なく動かせるでしょう。

とはいえ、必ず電源ユニットが新しいGPUに十分な電力を供給できるか確認してください。特に低出力の電源をお使いの場合、トラブルが発生する可能性があります。

Cooler Masterが提供しているオンラインツールを使えば、特定のハードウェア構成に必要なワット数を知ることができます。その使い方をご紹介する前に、まず自分の電源ユニットの実際のワット数を確認しましょう。

残念ながら、まだ把握していない場合は、ケースを開けて確認する必要があります。ご安心ください。そもそも新しいグラフィックカードを取り付ける際にもケース内部にアクセスする必要があるため、PC内部の構造に慣れておくのは良いことです。すでに電源容量をご存じの方は、ここを飛ばして下記の計算ツールの項目へ進んでください。

電源ユニットのワット数を調べる方法

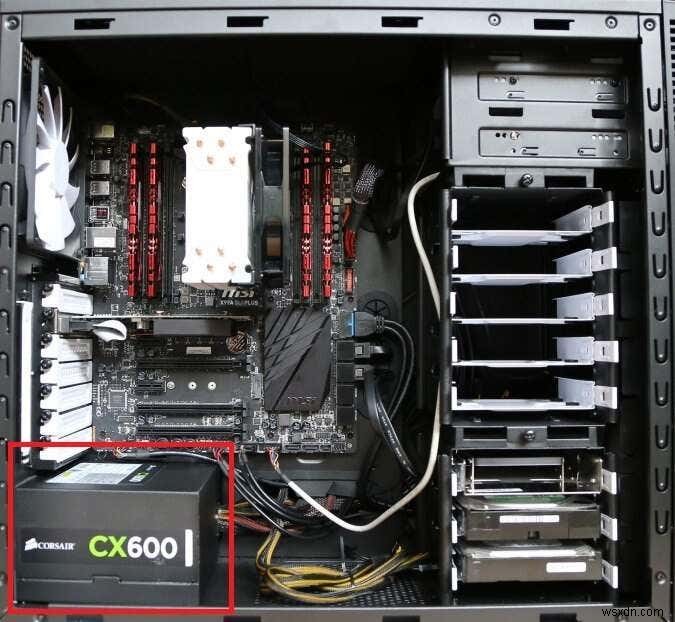

まずPCの電源を切ります。PCのサイドパネルのネジを外し、パネルをスライドさせて取り外します。すると、以下のような内部構造を目にすることになるでしょう。

赤で強調表示されている部分が電源ユニットです。そこにはワット数(W)を示すラベルが貼られているので、その数値をメモしておきましょう。

電源ユニットの使用電力を計算する

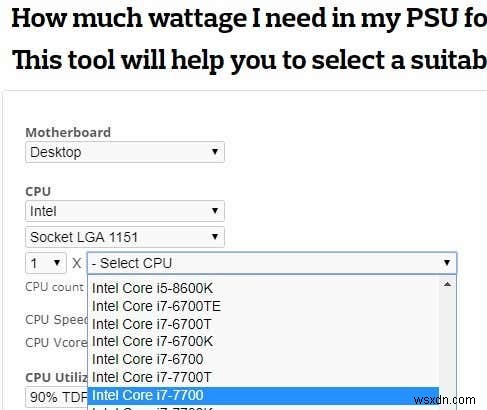

次に、「Cooler Master Power Supply Calculator」にアクセスします。CPU、RAM、ファン、水冷、そして購入または取り付け予定のGPUなど、すべてのハードウェア情報を入力してください。プルダウンメニューから各ハードウェアを選択できます。

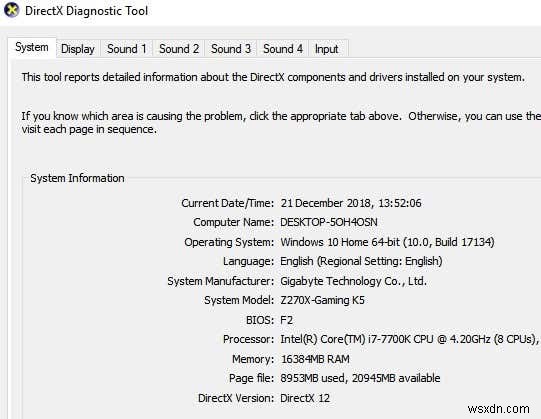

CPUやメモリの情報は、スタートメニューを開いて検索し、「dxdiag」を実行することで確認できます。

HDDやファンなどのその他のハードウェアは、PC内部を目視して判断できます。正確なファンサイズがわからなくても心配いりません。ファンはそれほど電力を消費しないため、概算で問題ありません。

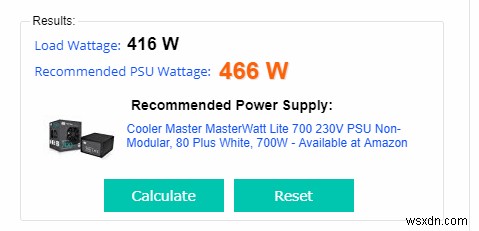

すべての情報を入力したら、「Calculate」ボタンを押すと、システムに必要な電力量の概算が表示されます。ほとんどの場合、500W、600W、750Wの電源ユニットで十分でしょう。

古いグラフィックカードを取り外す

電源ユニットがグラフィックカードに対応していることを確認できたら、次は古いグラフィックカードを取り外します。

注意: まだグラフィックカードをお持ちでない方は、このステップをスキップしても構いません。ただし、PCの内部構造に慣れるためにも、一読しておくことをおすすめします。

まずPCの電源を切ります。安全のため、電源ケーブルもコンセントから抜いておきましょう。これにより、PCに電気が一切流れないことが保証されます。

次に、PCのサイドパネルをスライドさせて開きます。下の画像をご覧ください。グラフィックカードをシステムから取り外すために操作が必要な箇所がわかります。

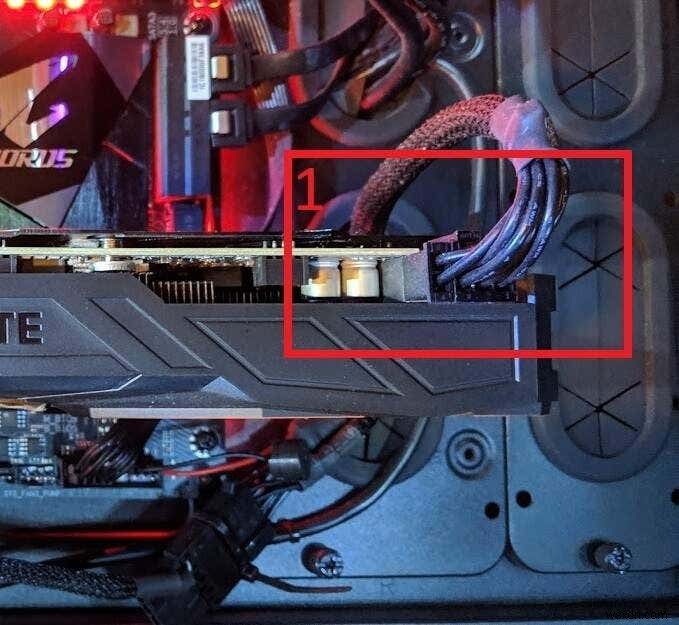

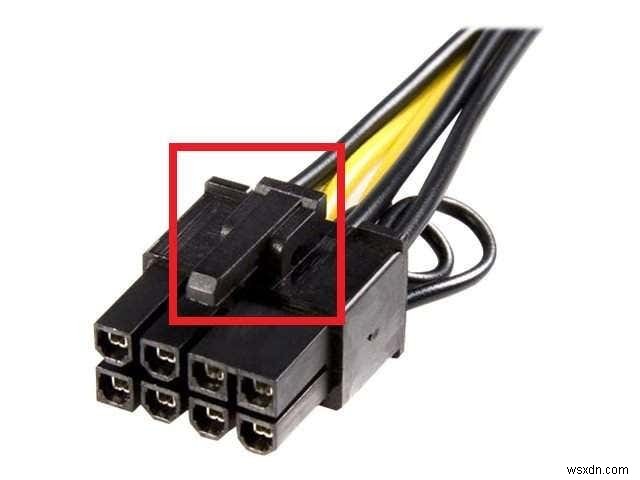

上の画像の(1)には、グラフィックカードの電源ケーブルが写っています。こちらを抜く必要があります。クリップを押し下げながら、グラフィックカードから引き抜いてください。うまく外れない場合は、クリップをしっかり押し下げているか確認しましょう。このクリップが電源ケーブルを固定しています。参考用の画像を以下に示します。

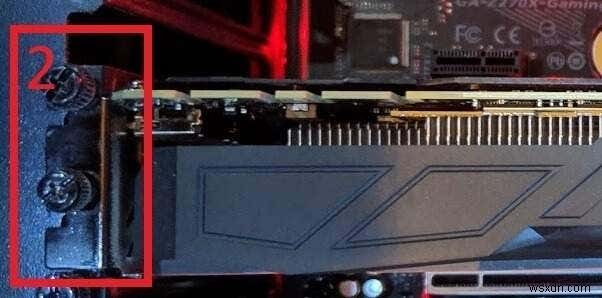

電源ケーブルを外したら、次はマザーボードのI/O部分でグラフィックカードを固定しているネジを外します。下の画像(2)のように、通常1本か2本のネジで固定されています。プラスドライバーかマイナスドライバーがあれば作業できます。

最後のステップとして、グラフィックカードの下に手を入れ、PCI-Eスロットに固定されているクリップを押し下げます。下の画像が参考になります。

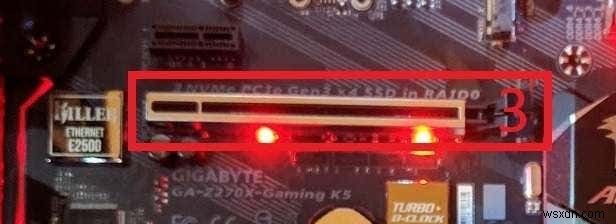

グラフィックカードはこのスロットに差し込まれていますが、クリップを押し下げてからカードをスロットから引き離さないと外れません。下の画像では、クリップ自体に番号3が振られています。

以上3つのステップが完了すれば、グラフィックカードの取り外しは終了です。続いて、新しいグラフィックカードを取り付けましょう。

新しいグラフィックカードの取り付け手順

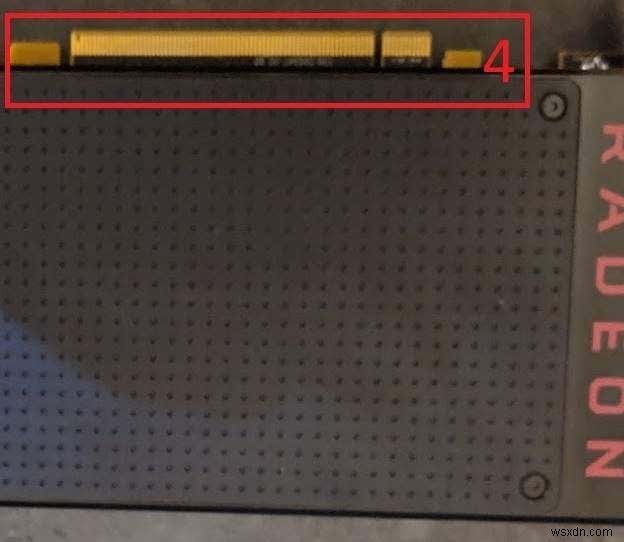

次のステップでは、前のセクションと同じ手順を逆順に行います。まず、グラフィックカードのPCI-Eコネクタ部分(4)をマザーボードの空きPCI-Eスロットに合わせて差し込みます。このときも、クリップを押し下げてグラフィックカードを確実に装着してください。

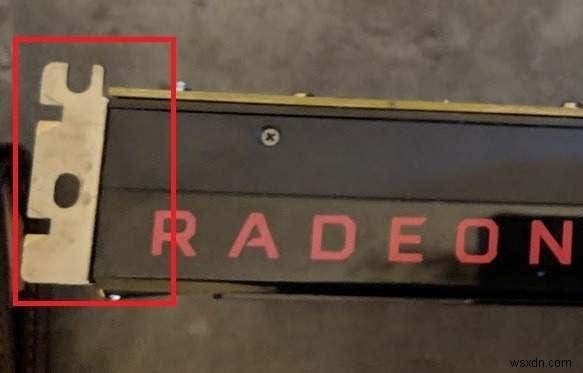

これが完了すると、グラフィックカードがマザーボードに装着された状態になります。次に、ネジを使って新しいカードをマザーボードのI/O部分に固定します。これによりGPUがしっかりと安定します。下の画像は、ネジを取り付けるべき場所を示しています。

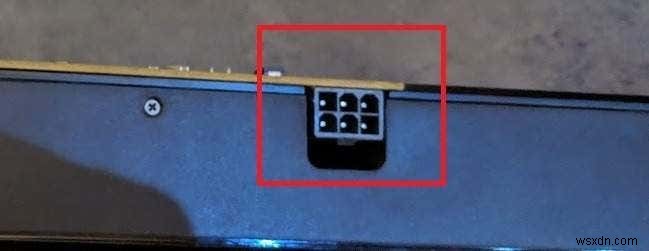

最後のステップは、電源ケーブルを新しいグラフィックカードに接続することです。下の画像は、ケーブルを接続するグラフィックカード上の場所の一例です。

すべてのグラフィックカードが同じ仕様ではない点に注意してください。この例のように6ピンケーブルが必要なものもあれば、4ピンのもの、さらには8ピンを必要とするものもあります。電源ユニットから適切なケーブルが見つからない場合は、グラフィックカードの箱に変換アダプターが付属していないか確認しましょう。

アダプターが見つからない場合は、AmazonやeBayなどでオンライン検索して購入できます。ただし、大半の場合、必要なものはすでに揃っているはずです。

以上が新しいグラフィックカードの接続方法のまとめです。PCの電源を入れる前に、下のチェックリストで正しい手順を踏めたか確認しましょう。

• グラフィックカードはPCI-Eスロットに確実に装着されているか?
• 電源ケーブルはグラフィックカードにしっかり接続されているか?
• グラフィックカードはマザーボードのI/O部分にネジで固定されているか?

新しいグラフィックカードドライバーのインストール

グラフィックカードを物理的に取り付けたら、次は新しいドライバーをインストールします。グラフィックカードにCDが同梱されている場合もあるので、その場合はCDを使えば以下の手順をスキップできます。

AMD製カードのドライバーをインストールする方法

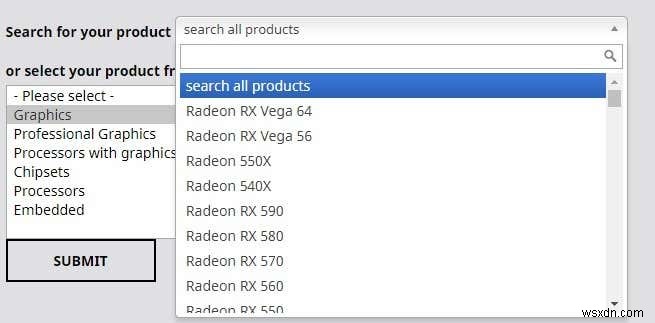

「AMDサポートページ」にアクセスし、自分のグラフィックカードのモデル名を検索します。

検索ボックスでモデルを見つけたら、「Submit」をクリックします。次のページで、自分のOSに合った項目の横にある「+」をクリックしてください。

その後、「Download」をクリックします。インストーラーのダウンロードが完了したら、開いて画面の指示に従ってインストールを進めてください。

NVIDIA製カードのドライバーをインストールする方法

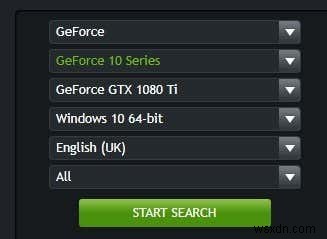

「GeForce Driversダウンロードページ」にアクセスします。ページ上の検索ツールを使って自分のグラフィックカードのモデルを見つけ、モデルが判明したら「Search」をクリックします。

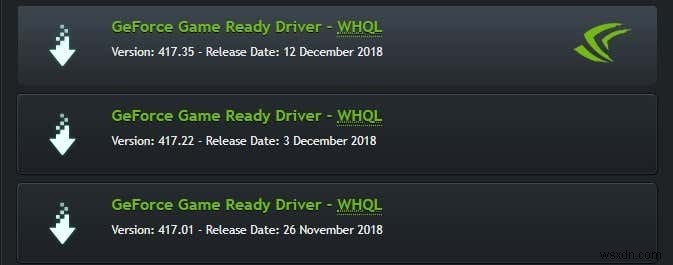

検索が完了したら、下にスクロールして最初の「GeForce Game Ready Driver」をクリックします。

次のページで「Download」ボタンをクリックします。ドライバーインストーラーがダウンロードされたら、開いてインストーラーの指示に従って手順を進めてください。

最後の注意点: ドライバーのインストール中は、画面がちらついたり一瞬消えたりすることがありますが、これは完全に正常な現象なので心配いりません。インストールが完了したら、ゲームやPCの使用を始める前に必ずPCを再起動してください。それでは、快適なゲーミングライフをお楽しみください!
