Windows 10のリカバリパーティションに阻まれて拡張できないボリュームを拡張する方法

テスト用の仮想マシンの1台で、システムドライブ(C:)の空き容量が不足していることに気づきました。そこで仮想マシン設定でディスクサイズを拡張し、ゲストOS(Windows 10)に切り替えて、未割り当て領域を使ってシステムパーティションを拡張しようとしました。しかし、ディスクの管理コンソール(diskmgmt.msc)を開いてみると、ドライブには2つのリカバリパーティションが存在し、未割り当て領域は2つ目のリカバリパーティション(「Windows RE」と表示)の後ろに配置されていました。リカバリパーティションがメインパーティション(C:)の後ろに位置しているため、未割り当て領域を使ってプライマリボリュームを拡張することができません。

UEFI搭載PCでリカバリパーティションを移動し、システムパーティションを拡張する方法

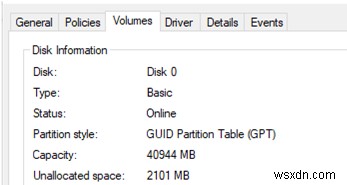

この仮想マシンでは、Windows 10がUEFIモード(パーティションスタイル:GPT)でインストールされています。

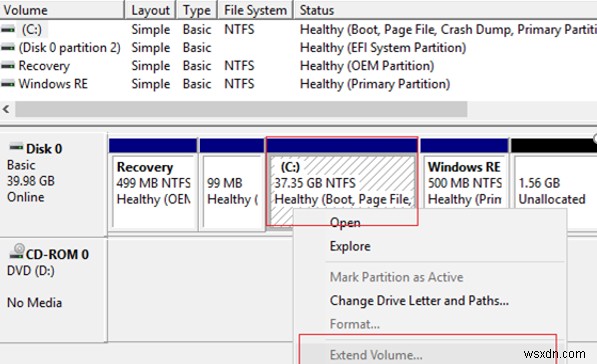

下のスクリーンショットのとおり、「ボリュームの拡張」ボタンが無効(グレー表示)になっています。Windowsの標準機能でパーティションを拡張できるのは、その右側に未割り当て領域が隣接している場合のみです。今回のケースでは、C:ドライブがリカバリパーティション(Windows RE)に塞がれているため拡張できません。したがって、システムパーティションを拡張する前に、リカバリパーティションを削除する必要があります。

スクリーンショットを見ると、2つのリカバリパーティション(RecoveryとWindows RE)が存在します。どちらがWindowsによってアクティブなリカバリパーティションとして使用されているかを確認するには、パーティションにドライブ文字を割り当てます。たとえば、ディスクの管理またはdiskpart.exeを使ってE:とR:のドライブ文字を割り当てられます:select disk 0 → select part 1 → assign letter r:。アクティブなリカバリパーティションを確認するには、次のコマンドを実行します。

bcdedit /enum all

出力結果のうち、以下のセクションに注目してください。

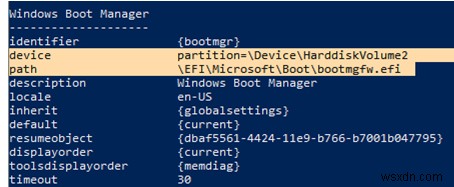

1. Windows Boot Manager:BCDブートローダーが配置されているパーティションを示します。この例では、ブートローダーはEFIパーティション上にあります。

   Windows Boot Manager
   --------------------
   identifier {bootmgr}
   device partition=\Device\HarddiskVolume2
   path \EFI\Microsoft\Boot\bootmgfw.efi
   description Windows Boot Manager
   locale en-US
   inherit {globalsettings}
   default {current}
   resumeobject {dbaf5561-4424-11e9-b766-b7001b047795}
   displayorder {current}
   toolsdisplayorder {memdiag}
   timeout 30



2. 次にWindows Boot Loaderセクションの値を確認します。回復環境のイメージファイル(Winre.wim)は、「Windows RE」というボリュームラベルが付いた2番目のパーティションに配置されていることがわかります。

   Windows Boot Loader
   -------------------
   identifier {dbaf5563-4424-11e9-b766-b7001b047795}
   device ramdisk=[E:]\Recovery\WindowsRE\Winre.wim,{dbaf5564-4424-11e9-b766-b7001b047795}
   path \windows\system32\winload.efi
   description Windows RE
   locale en-us
   inherit {bootloadersettings}
   displaymessage Windows RE
   osdevice ramdisk=[E:]\Recovery\WindowsRE\Winre.wim,{dbaf5564-4424-11e9-b766-b7001b047795}
   systemroot \windows
   nx OptIn
   bootmenupolicy Standard
   winpe Yes

Windowsのメインボリュームを拡張するには、その右側にあるリカバリパーティションを削除し、ボリュームを拡張した後、リカバリパーティションを作り直す必要があります。

ただし、リカバリパーティションを作り直す代わりに、多くの場合は回復環境のファイルをC:ドライブへ移動するだけで十分です。そうすれば、500MBのWinRE専用パーティションを完全になくすことも可能です。回復環境のファイルは、Windowsがインストールされているパーティション内に保存されることになります。

Winre.wimファイルをシステムボリュームにコピーし、新しいWinRE.wimの場所を登録するには、次のコマンドを実行します。

reagentc /disable
md c:\Recovery\WinRE
xcopy e:\Recovery\WindowsRE\Winre.wim c:\Recovery\WinRE /h
reagentc /setreimage /path c:\Recovery\WinRE /target C:\Windows
reagentc /enable

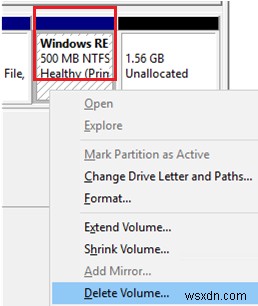

ディスクの管理のGUIからボリュームの削除をクリックしてリカバリパーティションを削除しようとしても(そもそも操作自体が行えない場合もあります)、次のエラーが表示されます。

Virtual Disk Manager

Cannot delete a protected partition without the force protected parameter set.

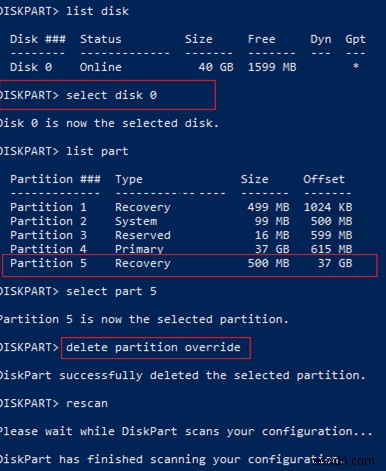

このように保護されたパーティションを削除できるのは、diskpartツールだけです。管理者権限のコマンドプロンプトを開き、diskpartコマンドを実行して、削除対象のパーティションを選択します(ディスク番号やパーティション番号は環境によって異なるため、各コマンドの実行結果を必ず確認してください)。

DISKPART> rescan
DISKPART> list disk
DISKPART> select disk 0
DISKPART> list part
DISKPART> select part 5
DISKPART> delete partition override

DiskPart successfully deleted the selected partition.

DISKPART> Rescan

overrideパラメーターを指定すると、diskpartはアクティブ、システム、ブートといったパーティションの種類に関係なく、あらゆるパーティションを強制的に削除できます。

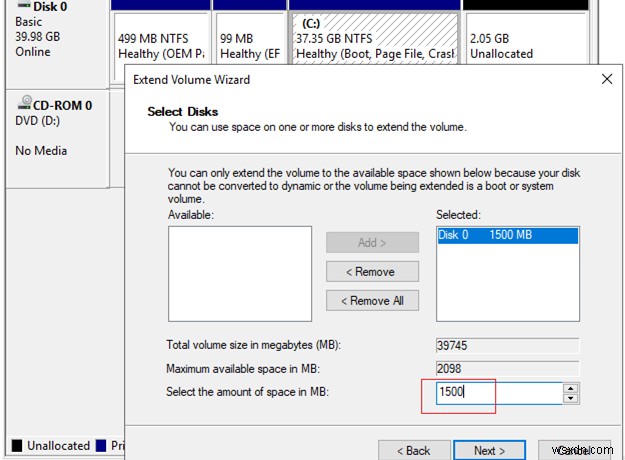

これでディスクの管理を開き、システムパーティションを拡張できるようになります(ボリュームの拡張オプションが有効になっています)。リカバリパーティションを作り直したい場合は(前述のとおりシステムパーティションへ移動するか、保持しておくことを推奨します)、ドライブの末尾に500MBの未割り当て領域を残してください。下のスクリーンショットでは、Windowsパーティションを1.5GB拡張し、ドライブ末尾に500MBを残しています。

なお、ディスク上にベンダー製のリカバリパーティション(OEMパーティション)が他にもあり、メインボリュームの拡張を妨げている場合は、「OEMパーティションを削除する方法」の記事を参照してください。

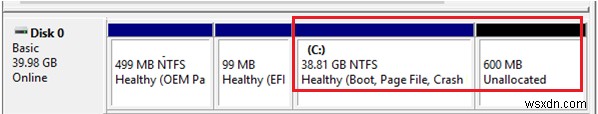

メインパーティションを拡張した後、WinREリカバリパーティション用に500MBの空き容量が残っています。

Windowsは、特殊な識別子(GUID — de94bba4-06d1-4d40-a16a-bfd50179d6ac)とGPT属性0x8000000000000001によってリカバリパーティションを認識します。

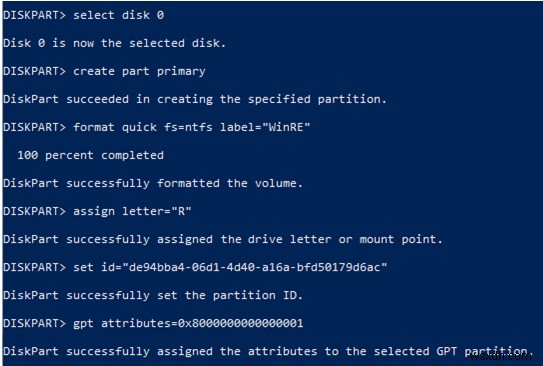

それでは、新しいパーティションを作成し、これらの属性を設定しましょう。

DISKPART> create part primary
DISKPART> format quick fs=ntfs label="WinRE"
DISKPART> assign letter="R"
DISKPART> set id="de94bba4-06d1-4d40-a16a-bfd50179d6ac"

DiskPart successfully set the partition ID

DISKPART> gpt attributes=0x8000000000000001

DiskPart successfully assigned the attributes to the selected GPT partition.

Exit

次に、Windows 10のインストールディスク(イメージ)からWinREファイルを取り出し、新しいリカバリパーティションにコピーします。

Windows 10のインストールISOイメージからinstall.wimファイルをマウントし、WinREファイル(Winre.wim)を抽出します。

md C:\WinISO
md C:\WinISO\mount
dism /mount-wim /wimfile:F:\sources\install.wim /index:1 /mountdir:C:\WinISO\mount /readonly
md R:\Recovery\WinRE
copy C:\WinISO\mount\Windows\System32\Recovery\Winre.wim R:\Recovery\WinRE\
dism /unmount-wim /mountdir:C:\WinISO\mount /discard

あとは、WinREファイルをリカバリパーティションに配置し、ブート構成を更新するだけです。

reagentc /disable
reagentc /setreimage /path R:\Recovery\WinRE /target C:\Windows
reagentc /enable

これでリカバリパーティションが再作成され、WinREイメージへの新しいパスが登録されました。今後、Windowsの起動に問題が発生した場合でも、回復環境が自動的に起動するようになります。

BIOS搭載PCでリカバリパーティションを削除し、BCDを移動する方法

コンピューターがUEFIではなくBIOSベースの場合は、リカバリパーティションを削除する前に、Windowsブートマネージャー(BCD)と回復環境のファイルをC:ボリュームへ移動しておきます。

まず、BCDファイルをE:ドライブ(リカバリパーティションに割り当てたドライブ文字)からC:ドライブへ移動します。

Reg unload HKLM\BCD00000000
robocopy e:\ c:\ bootmgr
robocopy e:\boot c:\boot /s
bcdedit /store c:\boot\bcd /set {bootmgr} device partition=C:
bcdedit /store c:\boot\bcd /set {memdiag} device partition=C:

BCDに何らかの問題が生じた場合は、BCDファイルとマスターブートレコード(MBR)を再構築することで復旧できます。

続いて、回復環境のwimイメージを移動します。

reagentc /disable
md c:\Recovery\WinRE
xcopy e:\Recovery\WindowsRE\Winre.wim c:\Recovery\WinRE /h
reagentc /setreimage /path c:\Recovery\WinRE /target C:\Windows
reagentc /enable

以上で準備完了です。あとは、前述の手順に従ってdiskpartでリカバリパーティションを削除し、システムパーティションを正常に拡張できます。
