電話ジャックのDIY取り付けガイド｜初心者でもできる配線の基本と手順

電話ジャックの設置は、一般のご家庭でも比較的取り組みやすい配線作業のひとつです。ホームオートメーションの一環として、別の部屋への内線電話の増設や、2回線目の電話回線の導入などが挙げられます。

スマートホーム化に関心のある方は、住まいをより快適で便利にする方法を常に模索しています。そのひとつが、追加の電話機やジャックの設置です。

作業を始める前に、まず家の中のどこに電話ジャックを設置するか計画を立てましょう。机やテーブルの配置場所も考慮し、コードが限界まで張り詰めたり、机と机の間に垂れ下がって見た目が悪くなったりしないようにすることが大切です。

家庭用電話配線の種類

電話用ケーブルは一般的に4芯のものが使われますが、6芯や8芯のケーブルも決して珍しくありません。これらの芯数は、それぞれ「2ペア」「3ペア」「4ペア」と呼ばれています。

従来の4芯電話ケーブルには、赤・緑・黒・黄の4色のコードが使われています。この色分けは業界標準となっています。

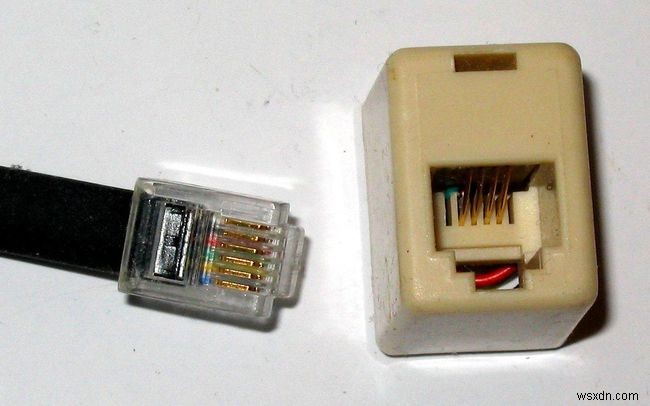

ほとんどの電話機には4極または6極のコネクタが使われていますが、標準的な電話機が実際に使用するのは2芯だけです。1回線用の電話機は、モジュラーコネクタ中央の2極を使用するよう設計されています。

具体的には、4極コネクタでは外側の2極が、6極コネクタでは外側の4極が使用されません。電話ジャックを配線する際には、この構造を理解しておくことが重要です。

1回線目（または単一回線）の電話の設置

モジュラー型の露出取り付け（サーフェスマウント）でも埋め込み型（フラッシュマウント）でも、配線の手順は基本的に同じです。

1. 前面カバーを外します。コネクタ内部には4本の端子ネジがあり、そこに赤・緑・黒・黄の電線を接続します。

2. 通電している電話線（赤と緑）を、同じ色の端子に接続します。

赤と緑は一般的に通電中の電話線に使われますが、古い住宅や配線が正しく行われていない住宅では、別の色が使われている場合もあります。確実に正しい線を見分けるには、電話回線テスターを使って通電を確認しましょう。もうひとつの簡単な確認方法は、端子に接続した後、電話機をつないでダイヤルトーン（発信音）が聞こえるかどうかをチェックすることです。

2回線目の電話回線の設置

多くの住宅では、実際に使用している回線が1回線だけでも、最初から2回線分の配線が施されています。2回線目を申し込む際、電話会社が自宅に来ることなく遠隔で回線を開通させるのはよくあることです。このとき有効化されるのが、2組目のペア（黒と黄の電線）です。

1回線用の電話コネクタでは、外側の接点は使用されません。2回線対応の電話機は、この外側の接点ペアを利用するため、追加の配線が不要になります（ただし、ジャック内部で黒と黄の電線が接続されていることが前提です）。

2回線目に1回線用の電話機を使いたい場合は、改造した電話ジャックを設置する必要があります。

1. 電話ジャックの前面カバーを外し、黄と黒の電線を赤と緑の端子に接続します。この工程により、2回線目がコネクタ中央の接点につながり、標準的な1回線用電話機がそのまま使えるようになります。

2. 問題が発生した場合は、電話回線テスターを使って、新しい2回線目が有効になっているかどうかを確認しましょう。
