モデムのライトの意味を解説！色や点滅パターンでわかる接続状態の見方

インターネットモデムには、さまざまな記号やLEDインジケーターが搭載されており、その意味は色や点灯・点滅の状態によって大きく異なります。たとえば、高速で点滅しているライトと、常時点灯しているライト、あるいはまったく点いていないライトでは、まったく違う意味を表すことがあります。

この記事では、モデムのライトの色が示す意味や、モデムに表示されるアイコンの読み方を解説します。さらに、主要なインターネットプロバイダーのモデム取扱説明書やサポート資料へのリンクもご紹介します。

※本記事の情報は、モデム単体タイプとモデム・ルーター一体型の両方の機器に適用されます。

モデムライトの色が示す意味

モデムのLEDライトは、インターネット機器の動作状況や通信状態を伝える役割を担っています。特定の色を見ることで、機器や回線サービスのどの部分が正常に機能しているか、エラーが発生していないか、故障やオフライン状態ではないかを確認できます。

※ライトの色の意味は、モデムの機種や契約しているプロバイダーによって大きく異なります。以下はあくまで基本的な理解のためのガイドです。

ここでは、比較的よく見られるモデムライトの色と、それぞれが示しうる意味をご紹介します。

• 緑：モデムの電源、アクティブなインターネット接続、他のデバイスとのペアリング完了、電話回線の使用中、強い電波信号などを示すことが多い色です。
• 青：ファームウェアのアップデート中、別のデバイスとのペアリング接続中、プロバイダーの検出と接続処理の開始、接続処理の完了、通話中などを示します。
• オレンジ：良好だが最高品質ではないインターネット接続、モデム起動直後の接続処理の初期段階、電話サービスが切断されているものの緊急通話は可能な状態、ペアリング処理の開始などを示すことがあります。
• 赤：モデムの過熱、サービスエラー、不安定なインターネット接続、インターネット未接続、PPP認証の失敗、セットアップの失敗、電話サービスの完全な切断などを意味します。
• 白：電源の供給、ペアリング処理の開始、プロバイダーの検出とインターネットへの接続試行中、ファームウェアのアップグレード中などを示すために使われることが一般的です。

点灯・点滅パターンの意味

LEDの色と同様に、ライトが高速で点滅しているのか、安定して点灯しているのかによっても、意味が異なることがあります。

• 常時点灯している場合：通常、点滅せずに安定して点いているライトは、その機能が正常に動作しているか、処理が完了したことを意味します。ただし、前述のとおり、赤やオレンジのライトが常時点灯している場合は、何らかの問題が発生している可能性があるため注意が必要です。
• 点滅している場合：点滅や明滅を繰り返すライトは、その色に応じて、インターネット通信が行われていること、接続やペアリングの処理が進行中であること、電話機が受話器を上げた状態（オフフック）であることを示すことがあります。また、緩やかな点滅は処理の開始を、速い点滅は処理の終了段階を意味することもあります。
• 消灯している場合：LEDが完全に消えている場合は、電源が入っていない、プロバイダーやそのサービスから完全に切断されている、あるいはその機能が無効になっていることを意味するのが一般的です。直感に反するように思えますが、ライトが消えていることが正常な動作を示す場合もあります。

モデムのライトが消えていることは、必ずしも悪いことではありません。たとえば、イーサネットケーブルを使用しておらず、接続もしていないのであれば、イーサネットのライトが消えているのは自然なことです。同様に、プロバイダーから固定電話サービスを契約していなければ、電話回線のインジケーターライトについて心配する必要はありません。

モデムのアイコン（シンボル）の意味

一部のモデムやモデム・ルーター一体型機器には、ライトの上に文字ラベルやアイコンが付いており、意味を理解しやすくなっています。しかし、多くの機種ではそれらがなく、曖昧で分かりにくいことも少なくありません。

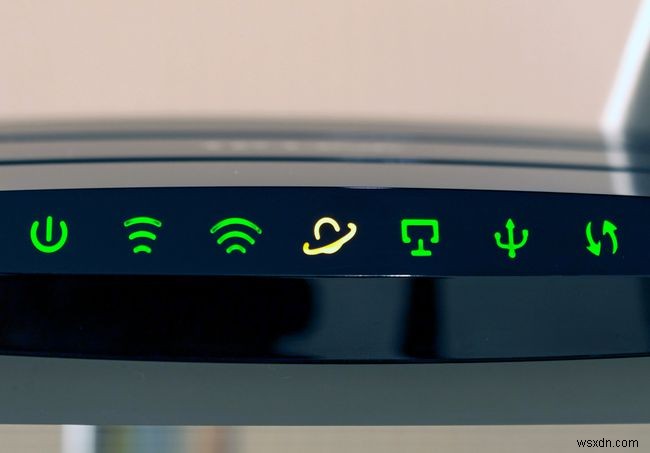

モデムやルーターのアイコンは機器ごとに異なりますが、多くの場合、上の画像のようなデザインが使われています。以下、左から順に各アイコンの意味を説明します。

• 電源（Power）：このマークは非常に汎用的で、ほとんどのモデムやさまざまな製品に採用されています。
• Wi-Fi とインターネット：2番目と3番目のアイコンの意味は、モデムの機種によって異なります。このタイプのアイコンが1つだけの場合、通常はインターネット信号または接続状態を表します。少し異なるバージョンが2つある場合は、インターネット信号と他のデバイスへのWi-Fi接続、または2.4GHzと5GHzのWi-Fi信号を別々に表していることがあります。
• インターネット：4番目の、環のある惑星のような形のアイコンは、通常、インターネット接続状態を表します。このアイコンがWAN接続を表すこともあります。「@」マークが同じ目的で使われることも一般的です。
• イーサネット：5番目のアイコンは、モデムやルーターへの有線接続を表します。通常、空の四角形はWAN接続を、下辺に線が貫いた四角形（上図参照）はLAN接続を意味します。線でつながれた3つの四角形のアイコンもLAN接続を表すことがあります。
• USB：6番目の、中央の線の先端が尖ったトライデント（三叉槍）のようなアイコンは、USB接続を表します。USBアイコンにはいくつかのバリエーションがありますが、多くはこの形式に似ています。
• WPS：円を描く2つの矢印は、WPS（Wi-Fi Protected Setup）を表すことが多いです。WPSは、ルーター背面のボタンを押すだけでデバイスを素早くWi-Fiに接続できる便利な機能です。この処理の間、LEDライトが一瞬点灯します。

モデムのアイコンを調べるための公式リソース

モデムの機種は非常に多岐にわたり、ほとんどのメーカーが独自のカスタムアイコンやシンボルを使用しています。Spectrumのモデムライトの意味が分からない、Arrisのモデムライトの意味が理解できないという場合は、これが原因である可能性が高いです。

以下は、人気の高いインターネットプロバイダー各社の公式モデムライトガイドへのリンクです。自分のモデムのライトをさらに詳しく理解するのに役立ちます。

• CenturyLink（センチュリーリンク）
• Spectrum（スペクトラム）
• Arris（アリス）
• Xfinity（Xfinity）
• AT&T
• Verizon（ベライゾン）
• Cox Internet（コックス）

よくある質問（FAQ）

モデムのライトがすべて緑なのに、インターネットに接続できないのはなぜ？

まず、モデムの電源を切り、コンセントからプラグを抜いてください。その後、15分ほど待ってからすべてを再接続します。すべてのライトが再び緑に点灯したら、今度はデバイス側の設定をトラブルシューティングしましょう。

モデムが正常に動作しているとき、どのライトが点いているべき？

モデムのインジケーターはメーカーによって異なりますが、一般的には、インターネットとWi-Fiの接続が正常なルーターでは、電源、インターネット、Wi-Fiの各アイコン付近に緑または青のライトが安定して点灯しています。接続状況や機能によっては、追加のライトが点灯することもあります。
