【Android】円形のProgressBar（プログレスバー）を作成する方法をステップごとに解説

この記事では、Androidアプリで円形のProgressBar（プログレスバー）を作成する方法を、実際のサンプルコードとともにステップごとに解説します。カスタムDrawableを組み合わせることで、リング状のグラデーションが進捗に応じて広がる、おしゃれな円形インジケーターを実装できます。

手順1：新規プロジェクトを作成する

Android Studioを起動し、メニューから「File」→「New Project」を選択します。必要な項目をすべて入力して、新しいプロジェクトを作成しましょう。

手順2：circular_progress_bar.xml を作成する

res/drawable フォルダに circular_progress_bar.xml を新規作成し、以下のコードを貼り付けます。sweepタイプのグラデーションを使用することで、進捗に応じて色がリング状に広がる描画を実現しています。

<?xml version="1.0" encoding="utf-8"?>
<rotate xmlns:android="https://schemas.android.com/apk/res/android"
    android:fromDegrees="270"
    android:toDegrees="270">
    <shape
        android:innerRadiusRatio="2.5"
        android:shape="ring"
        android:thickness="1dp"
        android:useLevel="true"><!-- この行でLollipop(API 21)の表示不具合を修正 -->
        <gradient
            android:angle="0"
            android:endColor="#007DD6"
            android:startColor="#007DD6"
            android:type="sweep"
            android:useLevel="false"/>
    </shape>
</rotate>

手順3：circular_shape.xml を作成する

続いて、res/drawable フォルダに circular_shape.xml を作成し、以下のコードを追加します。こちらはProgressBarの背景となる、薄いグレーのリングを描画するためのファイルです。

<?xml version="1.0" encoding="utf-8"?>
<shape xmlns:android="https://schemas.android.com/apk/res/android"
    android:innerRadiusRatio="2.5"
    android:shape="ring"
    android:thickness="1dp"
    android:useLevel="false">
    <solid android:color="#CCC"/>
</shape>

手順4：activity_main.xml を編集する

res/layout/activity_main.xml に以下のコードを記述します。ポイントは、ProgressBarの style に progressBarStyleHorizontal を指定し、背景（background）に circular_shape、進捗部分（progressDrawable）に circular_progress_bar をそれぞれ設定している点です。また、indeterminate を false にすることで、確定的な進捗表示になります。

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android"
    xmlns:tools="https://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:layout_margin="16dp"
    tools:context=".MainActivity">

    <ProgressBar
        android:id="@+id/progressBar"
        style="?android:attr/progressBarStyleHorizontal"
        android:layout_width="200dp"
        android:layout_height="200dp"
        android:layout_centerInParent="true"
        android:background="@drawable/circular_shape"
        android:indeterminate="false"
        android:max="100"
        android:progress="65"
        android:progressDrawable="@drawable/circular_progress_bar"/>

</RelativeLayout>

手順5：MainActivity.java を編集する

src/MainActivity.java に以下のコードを記述します。今回はレイアウトの読み込みだけで動作するため、特別な処理は必要ありません。

package app.tutorialspoint.com.sample;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;

public class MainActivity extends AppCompatActivity {
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}

手順6：AndroidManifest.xml を確認する

最後に、androidManifest.xml に以下のコードを追加します。

<?xml version="1.0" encoding="utf-8"?>
<manifest xmlns:android="https://schemas.android.com/apk/res/android"
    package="app.tutorialspoint.com.sample">

    <application
        android:allowBackup="true"
        android:icon="@mipmap/ic_launcher"
        android:label="@string/app_name"
        android:roundIcon="@mipmap/ic_launcher_round"
        android:supportsRtl="true"
        android:theme="@style/AppTheme">
        <activity android:name=".MainActivity">
            <intent-filter>
                <action android:name="android.intent.action.MAIN"/>
                <category android:name="android.intent.category.LAUNCHER"/>
            </intent-filter>
        </activity>
    </application>
</manifest>

アプリを実行して結果を確認しよう

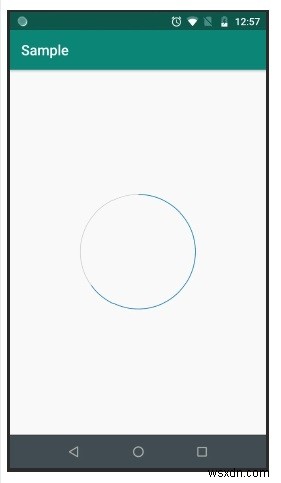

それでは、アプリケーションを実行してみましょう。ここでは、実機のAndroidスマートフォンがパソコンに接続されているものとします。Android Studioからアプリを起動するには、プロジェクト内のアクティビティファイルを開き、ツールバーの「Run」アイコンをクリックしてください。デバイス選択画面で自分のスマートフォンを選択すると、端末上に次のような画面が表示されます。
