L = {0^m 1^(n+m) 2^n | m, n ≥ 0} を認識するプッシュダウンオートマトン（PDA）の構築方法

言語「L = {0m1(n+m)2n | m, n ≥ 0}」が与えられ、この言語を認識するプッシュダウンオートマトン（PDA）を構築することが課題です。この言語では、「1の出現回数が0の出現回数と2の出現回数の合計に等しい」という条件が定められています。さらに、mとnは0以上であるため、0や2が出現しないケースも許容され、文字列が空（NULL）となる場合もオートマトンによって受理されなければなりません。

プッシュダウンオートマトンとは？

プッシュダウンオートマトン（Pushdown Automata：PDA）は、正規文法に対して決定性有限オートマトン（DFA）を設計するのと同じように、文脈自由文法を実装するための手法です。DFAは有限のデータしか扱えませんが、PDAは無限のデータを扱うことが可能です。プッシュダウンオートマトンは、「有限状態機械」と「スタック」を組み合わせたものとして理解できます。

プッシュダウンオートマトンは、以下の3つの要素で構成されます。

  • 入力テープ
  • 制御ユニット
  • 無限のサイズを持つスタック

PDAは、形式的には7つ組（Q, Σ, S, δ, q0, I, F）で記述できます。

  • Q： 有限個の状態の集合
  • Σ： 入力アルファベット
  • S： スタック記号の集合
  • δ： 遷移関数 Q × (Σ ∪ {ε}) × S → Q × S*
  • q0： 初期状態（q0 ∈ Q）
  • I： 初期スタックトップ記号（I ∈ S）
  • F： 受理状態の集合（F ⊆ Q）

与えられた言語に対するプッシュダウンオートマトンの構築

L = {0^m 1^(n+m) 2^n | m, n ≥ 0} を認識するプッシュダウンオートマトン（PDA）の構築方法

このPDAが受理する文字列は、以下のような形式になります。

  • 0m1m ― 「01」「0011」「000111」など。0の個数と1の個数が等しいパターンです。nが0の場合、2は出現しません。まず0を読みながらスタックにプッシュし続け、最初の1に出会った時点で0をポップしていきます。文字列の末尾に到達したときにスタックに0が残っていなければ、その文字列は受理されます。
  • 1n2n ― 「12」「1122」「111222」など。1の個数と2の個数が等しいパターンです。mが0の場合、0は出現しません。まず1を読みながらスタックにプッシュし続け、最初の2に出会った時点で1をポップしていきます。文字列の末尾に到達したときにスタックに1が残っていなければ、その文字列は受理されます。
  • 0n1(m+n)2m ― 「0112」「001112」など。1の個数が0の個数と2の個数の合計に等しいパターンです。まず0をプッシュし続け、最初の1に出会ったら0がなくなるまでポップします。次に、最初の2に出会うまで1をプッシュします。その後、各2について1をポップし、1がなくなるまで繰り返します。文字列の末尾に到達して1が残っていなければ、その文字列は受理されます。
  • NULL文字列も受理されます（001020に相当）。mとnがともに0の場合、空文字列となり、これも有効な入力として扱われます。

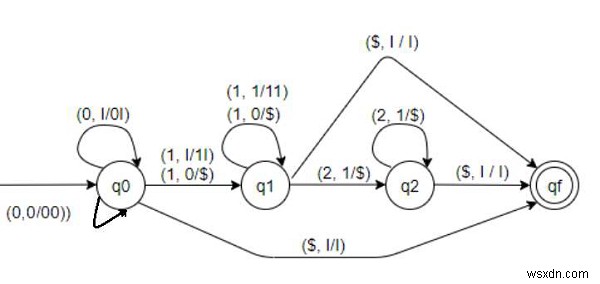

マシンの動作を詳しく見る

状態q0の遷移

  • (0, I/0I) ― スタックのトップがIで、現在の入力記号が0の場合、0をスタックのトップにプッシュし、q0にとどまります。スタックは「0I…」となります。
  • (0, 0/00) ― スタックのトップが0で、現在の入力記号も0の場合、0をスタックのトップにプッシュし、q0にとどまります。スタックは「00…」となります。次の1または2が現れるまで、0をプッシュし続けます。
  • (1, I/1I) ― スタックのトップがIで、現在の入力記号が1の場合、1をスタックのトップにプッシュし、q1へ移行します。スタックは「1I…」となります。
  • (1, 0/$) ― スタックのトップが0で、現在の入力記号が1の場合、0をポップし、q1へ移行します。

状態q1の遷移

  • (1, 1/11) ― スタックのトップが1で、現在の入力記号も1の場合、1をスタックのトップにプッシュし、q1にとどまります。スタックは「11…」となります。次の0または2が現れるまで、1をプッシュし続けます。
  • (1, 0/$) ― スタックのトップが0で、現在の入力記号が1の場合、0をポップし、q1にとどまります。
  • ($, I/I) ― スタックのトップがIで、入力が終端に達している場合、何もせず受理状態qfへ移行します。
  • (2, 1/$) ― スタックのトップが1で、現在の入力記号が2の場合、1をポップし、q2へ移行します。

状態q2の遷移

  • (2, 1/$) ― スタックのトップが1で、現在の入力記号が2の場合、1をポップし、q2にとどまります。
  • ($, I/I) ― スタックのトップがIで、入力が終端に達している場合、何もせず受理状態qfへ移行します。

まとめ

このPDAは、スタックを活用することで「1の個数 ＝ 0の個数 ＋ 2の個数」という文脈自由言語特有の条件を検証します。状態q0では0の読み込みとカウント、状態q1では0との対応確認および1のカウント、状態q2では2との対応確認をそれぞれ担当し、最終的にスタックが初期記号Iのみに戻った時点で受理状態qfへ遷移することで、入力文字列の妥当性を判定します。
