JavaFXで描画できる2D形状の種類と作成方法を徹底解説

JavaFXで利用できる主な2D形状

JavaFXでは、javafx.scene.shapeパッケージに含まれるクラスを使うことで、さまざまな2D形状（ジオメトリックシェイプ）を簡単に描画できます。ここでは、代表的な形状とそれぞれの特徴を詳しく紹介します。

• Line（直線） − 2点を結ぶ幾何学的構造です。javafx.scene.shape.LineクラスがXY平面上の直線を表します。

• Rectangle（長方形） − 4辺からなる多角形で、2組の平行で等しい辺を持ち、すべての内角が直角である図形です。javafx.scene.shape.RectangleクラスがXY平面上の長方形を表します。

• Circle（円） − 閉じたループを形成し、円周上のすべての点が中心点から一定の距離にある図形です。javafx.scene.shape.CircleクラスがXY平面上の円を表します。

• Ellipse（楕円） − 2つの焦点によって定義される図形です。楕円上の任意の点から2つの焦点までの距離の合計は常に一定になります。javafx.scene.shape.EllipseクラスがXY平面上の楕円を表します。

• Polygon（多角形） − 同一平面上の複数の線分を端と端で連結して形成される閉じた図形です。javafx.scene.shape.PolygonクラスがXY平面上の多角形を表します。

• Polyline（折れ線） − Polygonとよく似ていますが、始点と終点が閉じられていない点が異なります。1本以上の線分で構成される連続した線です。javafx.scene.shape.PolylineクラスがXY平面上の折れ線を表します。

• CubicCurve（3次曲線） − XY平面上のベジェパラメトリック曲線の一種で、3次の曲線です。javafx.scene.shape.CubicCurveクラスがXY平面上の3次曲線を表します。

• QuadCurve（2次曲線） − XY平面上のベジェパラメトリック曲線の一種で、2次の曲線です。javafx.scene.shape.QuadCurveクラスがXY平面上の2次曲線を表します。

• Arc（弧） − 曲線の一部を表す図形です。javafx.scene.shape.ArcクラスがXY平面上の弧を表します。

2D形状を作成する基本の手順

目的の形状を作成するには、以下の3つのステップに従います。

• 対応する形状クラスをインスタンス化する

• 必要に応じてプロパティを設定する

• 作成したオブジェクトをGroupに追加する

サンプルコード

次のJavaFXのサンプルプログラムは、利用可能なすべての2D形状の作成方法を実演しています。

import javafx.application.Application;
import javafx.scene.Group;
import javafx.scene.Scene;
import javafx.stage.Stage;
import javafx.scene.shape.Arc;
import javafx.scene.shape.ArcType;
import javafx.scene.shape.Circle;
import javafx.scene.shape.CubicCurve;
import javafx.scene.shape.Ellipse;
import javafx.scene.shape.Line;
import javafx.scene.shape.Polygon;
import javafx.scene.shape.Polyline;
import javafx.scene.shape.QuadCurve;
import javafx.scene.shape.Rectangle;
import javafx.scene.text.Font;
import javafx.scene.text.FontPosture;
import javafx.scene.text.FontWeight;
import javafx.scene.text.Text;
public class JavaFXShapes extends Application {
   public void start(Stage stage) {
      Font font = Font.font("verdana", FontWeight.BOLD, FontPosture.REGULAR, 12);
      Text cirText = new Text("Circle");
      cirText.setFont(font);
      cirText.setX(50);
      cirText.setY(130);
      Text rectText = new Text("Rectangle");
      rectText.setFont(font);
      rectText.setX(170);
      rectText.setY(130);
      Text ellipseText = new Text("Ellipse");
      ellipseText.setFont(font);
      ellipseText.setX(310);
      ellipseText.setY(130);
      Text polyText = new Text("Polygon");
      polyText.setFont(font);
      polyText.setX(425);
      polyText.setY(130);
      Text lineText = new Text("Line");
      lineText.setFont(font);
      lineText.setX(530);
      lineText.setY(130);
      Text polyLineText = new Text("Poly Line");
      polyLineText.setFont(font);
      polyLineText.setX(40);
      polyLineText.setY(260);
      Text cubicCurveText = new Text("Cubic Curve");
      cubicCurveText.setFont(font);
      cubicCurveText.setX(140);
      cubicCurveText.setY(260);
      Text quadCurveText = new Text("Quad Curve");
      quadCurveText.setFont(font);
      quadCurveText.setX(340);
      quadCurveText.setY(260);
      Text arcText = new Text("Arc");
      arcText.setFont(font);
      arcText.setX(490);
      arcText.setY(260);
      //Drawing a circle
      Circle circle = new Circle(75.0f, 65.0f, 40.0f );
      //Drawing a Rectangle
      Rectangle rect = new Rectangle(150, 30, 100, 65);
      //Drawing an ellipse
      Ellipse ellipse = new Ellipse(330, 60, 60, 35);
      //Drawing Polygon
      Polygon poly = new Polygon(410, 60, 430, 30, 470, 30, 490, 60, 470, 100, 430, 100 );
      //Drawing a Line
      Line line = new Line(540, 30, 540, 90);
      line.setStrokeWidth(5.0);
      //Drawing a Poly line
      Polyline polyLine = new Polyline(25, 210, 100, 210, 50, 180, 50, 230);
      polyLine.setStrokeWidth(5.0);
      //Drawing a cubic curve
      CubicCurve cubicCurve = new CubicCurve(150.0, 210.0, 200.0, 70.0, 200.0, 290.0, 270.0, 210.0);
      //Drawing Quadratic curve
      QuadCurve quadCurve = new QuadCurve(400.0, 200.0, 440.0, 250.0, 330.0, 170.0);
      //Drawing an arc
      Arc arc = new Arc(490, 240, 50, 80, 30, 70);
      arc.setType(ArcType.ROUND);
      //Setting the stage
      Group root = new Group(
      circle, ellipse, rect, poly, line,
      polyLine, cubicCurve, quadCurve, arc,
      cirText, rectText, ellipseText, polyText, lineText,
      polyLineText, cubicCurveText, quadCurveText, arcText);
      Scene scene = new Scene(root, 600, 300);
      stage.setTitle("2D shapes Example");
      stage.setScene(scene);
      stage.show();
   }
   public static void main(String args[]){
      launch(args);
   }
}

実行結果

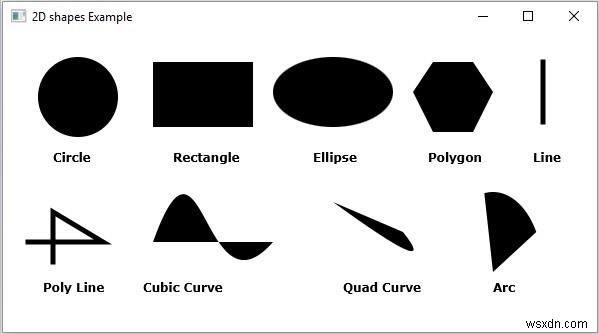

このプログラムを実行すると、円・長方形・楕円・多角形・直線・折れ線・3次曲線・2次曲線・弧の9種類の2D形状が、それぞれのラベル付きで1つのウィンドウ上に表示されます。
