高度なキーボードガイド：キーボードケースとプレートを完全に変更する方法

カスタムメカニカルキーボードの基本からゼロからの構築まで、すべてをカバーしました。独自のメカニカルキーボードを作成した後、それを完全に改造することが次の進化のステップです。スタビライザーとスイッチ修正ガイドで対応しました。これで、キーボードのケースとプレートを改良するキーボード修正シリーズの最後の部分に進みます。このガイドで使用されている基本的な用語と概念を理解するために、これらの記事を必ず読んでください。

キーボードは打楽器です

スタビライザーやスイッチと同様に、高品質のCNCフライス盤または真ちゅう製のケースを購入しても問題は解決しません。キーボードケースは大部分が中空ですが、それをキーキャップの割れと組み合わせると、手に打楽器があります。カスタムのメカニカルキーボード愛好家が彼らのサウンドに非常にこだわっているのも不思議ではありません。

これは、CNCフライス盤の金属ケースを備えた高価なキーボードにとってさらに重要です。これらは、素材の性質上、ピッチが高くなる傾向があり、適切な音響処理を行わなくても、小さくて中空に聞こえます。このガイドは、それを処理することを目的としています。つまり、キーボードのサウンドを改善するために、ケースとプレートを音響的に減衰させます。

始めるために必要なもの

このキーボード修正ガイドはかなり単純です。カスタムメカニカルキーボードを分解して組み立てるのは非常に簡単です。このmodに必要なのは、優れた吸音材、鋭利な切削工具、および正確な測定機器だけです。必要なツールのリストは長くはありませんが、より正確でタスクを簡単にするオプションのツールをいくつか含めました。

1。消音材

これにはさまざまな形があります。このガイドで使用されているのはEVAフォームです。これは安価で、工芸品店で簡単に入手できます。 1mmと2mmの厚さのキーボードサイズのシートを少なくとも2枚購入してください。これにより、それらを組み合わせて正しい厚さを実現できます。もっとお金をかけたいのなら、ラバーシートでより良い結果を得ることができます。ポケットが深くなっている場合は、Sorbothaneと呼ばれる米国製の代替品を試すことができます。 NASAによって使用されているため、最良の結果が得られることを期待してください。ただし、このガイドで行う予定の場合は、非常に高額になる可能性があります。

2。鋭利な切削工具

この仕事に最適なツールは、Xactoなどの評判の高いブランドのクラフト/ホビーナイフです。刃が鋭いほど、作業はより速く、よりきれいになります。ボックスカッターはピンチで機能しますが、ここで必要な種類の細かい切断には比較的鈍くて扱いにくいです。

3。測定器

謙虚な定規は2次元測定で機能しますが、キーボードケースなどの複雑な3Dオブジェクトの内部測定を行うには、デジタルノギスやダイヤルキャリパーなどのより複雑なものが必要です。巻尺もピンチで動作します。薄い紙片に測定マークを付けることは、複雑な3Dオブジェクトの寸法を測定する便利な方法です。マーキングが終わったら、紙片を平らに置き、通常の定規でマーキングを測定します。

4.ドライバーセット
5.ホールパンチセット（オプション）
6.両面テープ（薄い）（オプション）
7.鉛筆またはその他のマーキングツール

プレートを音響的に減衰させる

キーボードのくぼんだ小さな音の大部分は、キーストロークで振動する金属板から来ています。これは、PCBと音響室として機能するプレートの間の3.5mmのギャップによってさらに増幅されます。この隙間を湿らせた素材で埋めて、中空の音を軽減します。材料の防振特性により、プレートからの騒音も防止されます。これにより、プレートノイズに影を落とすことなく、スイッチの自然な音を際立たせることができます。

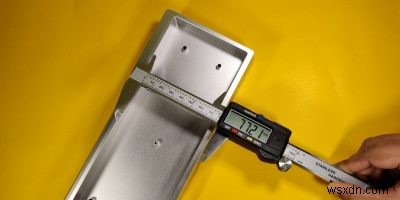

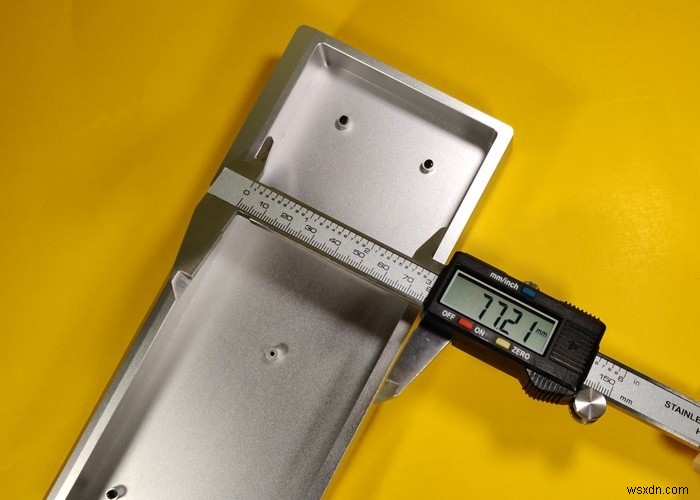

1.これは直感に反するように聞こえるかもしれませんが、プレートではなくケースの寸法を測定することから始めます。これは、トレイマウントからサンドイッチマウントまでのすべてのタイプのケース取り付けスタイルに当てはまります。これは、ケースとの気密シールを作成するために、音響減衰材料（この場合はEVAフォーム）でプレートをオーバーシュートすることを目的としているためです。これにより、ケースの外に漏れる内部ノイズが大幅に減少します。

フォームは準拠しているため、正確な測定器を使用している場合は正確な寸法を使用するか、各寸法にミリメートルを追加することができます。不足するよりも、材料を増やして後でトリミングする方がよいでしょう。

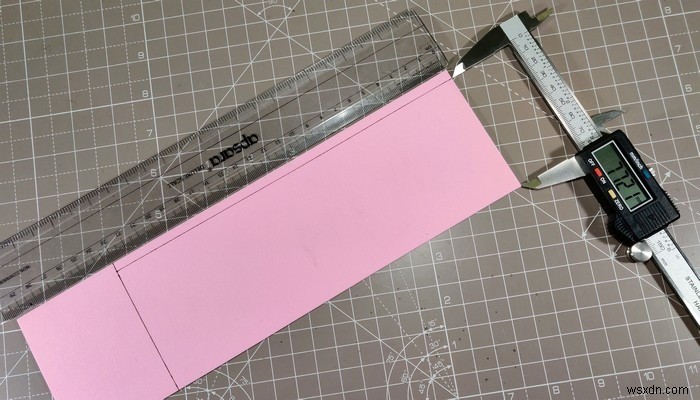

2.測定値をEVAフォームシートに転送します。

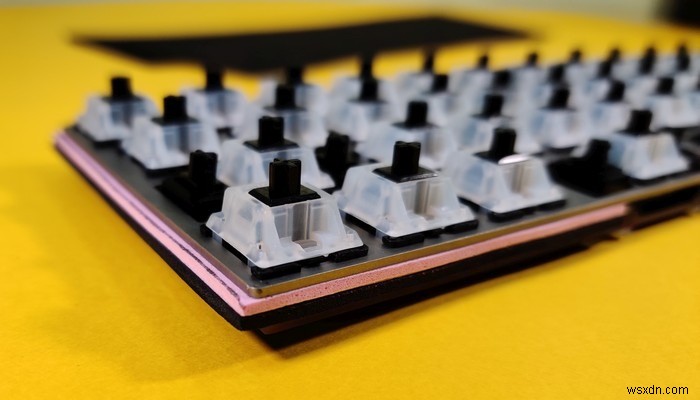

プレートとフォームの間のギャップは、すべてのキーボードで3.5mmです。 EVAフォームは一般的に1mm、2mm、3mm、5mmのサイズで見られます。したがって、2枚の2mmシート、または3mmと1mmのシートの組み合わせを使用する必要があります。余分な0.5mmの厚さは、減衰を改善します。両面テープまたはフォーム対応の接着剤を使用して、シートを一緒に保持します。これは、シートをカットするときの頭痛を避けるために重要です。

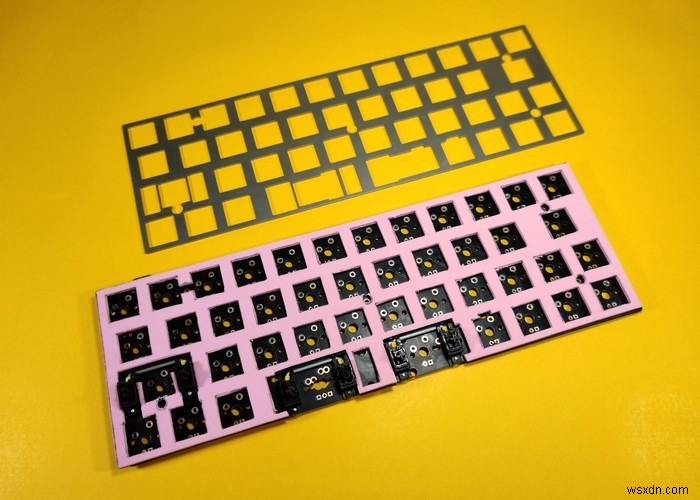

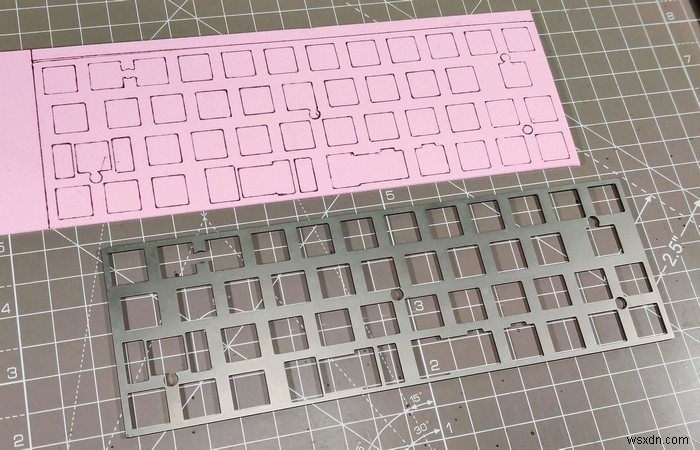

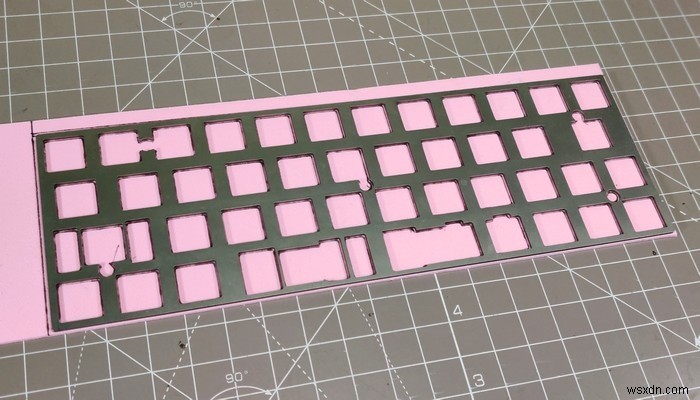

3.プレートをステンシルとして使用して、カットラインをEVAフォームに転写します。細かいマーキングツールを使用し、カットラインをプレートの端に近づけると、カットがより正確になります。

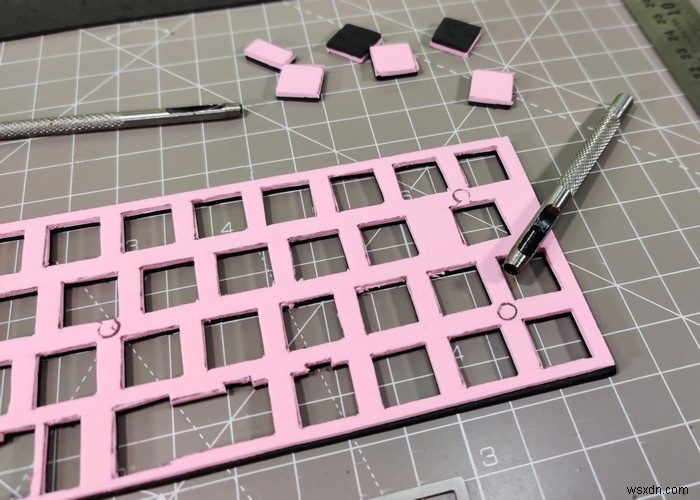

4.鋭利なホビー/クラフトナイフを使用してすべてのカットを行います。鋭利な刃を使用すると、スイッチの穴などの細かいカットがきれいに正確に出てきます。鈍い刃を使用すると、仕事が長くなり、イライラし、不正確になります。

トレイマウントキーボードには、トレイマウントネジポスト用のスペースを作るために適切なサイズの穴あけ器が必要です。ブレードを使用して穴を開けることもできますが、専用の穴あけ工具を使用した場合ほどきれいでも正確でもありません。

5.好みのスタビライザータイプの物理的寸法に応じて、それらに対応するために一部の材料をトリミングする必要がある場合とない場合があります。

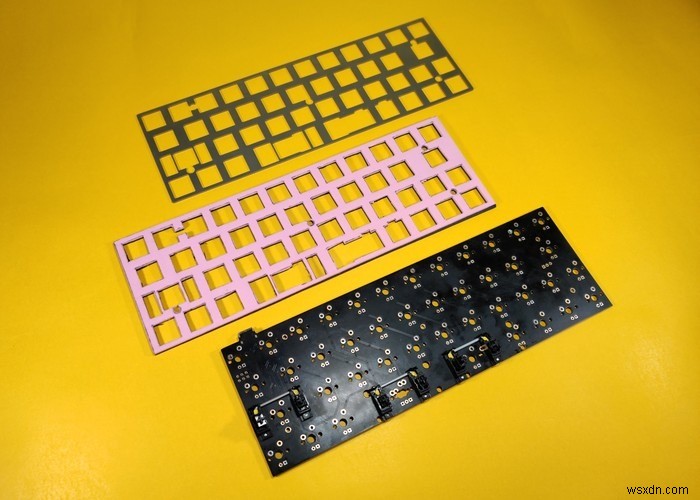

6.スイッチをPCBにはんだ付けして、PCB/プレートアセンブリを完成させます。スイッチをはんだ付けする方法については、スイッチ交換ガイドを参照してください。

事件を忘れないでください

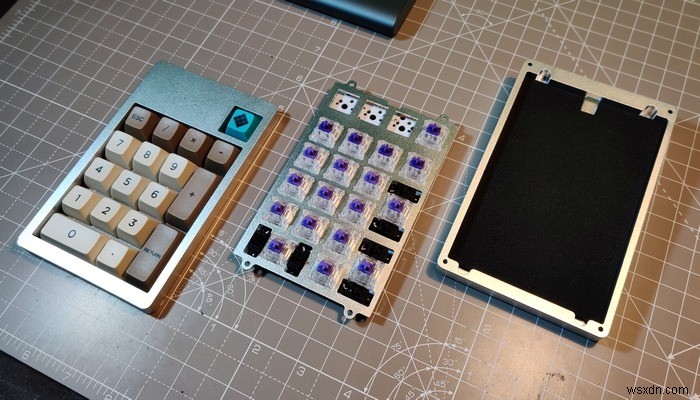

ケースを音響的に処理することは、プレートに比べてはるかに複雑で面倒ではありません。ボックスの内側をフォームで裏打ちすることは複雑ではありませんが、それは非常に重要です。 CNCフライス盤の金属ケースは、内部ノイズを非常に効率的に伝達する高密度の媒体です。消音層を追加することで、これを防ぐことができます。実際の方法は、ケースの取り付けスタイルによって少し異なります。ギリシャ語とラテン語に聞こえる場合は、キーボードの基本ガイドを必ずお読みください。その記事はすべての基盤をカバーしています。

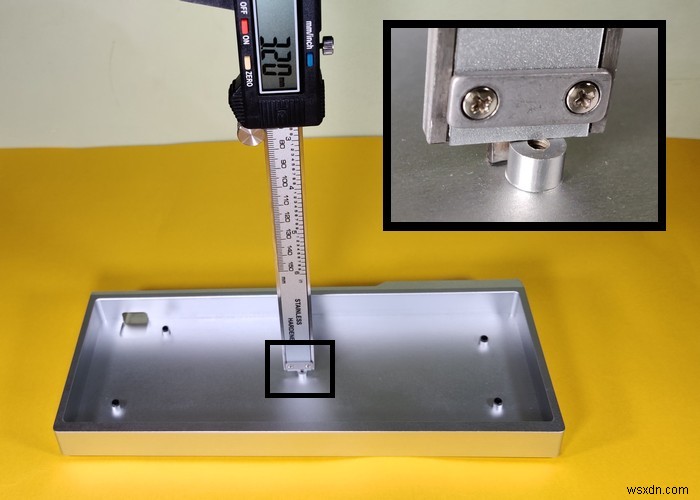

1.最初のステップは、ケースの床とPCBの間のクリアランスを計算して、EVAフォームシートの厚さを決定することです。トレイマウントの場合は、PCB取り付けポストの高さを測定し、PCBの下部から突き出ている最も高いコンポーネントの高さを差し引くことになります。以下の例では、PCBは3.2mmの高さに取り付けられており、PCBの下側の最も高いコンポーネントは1mmを超えるシェードであるため、2mmのフォームを使用できます。

他のすべてのタイプのケース取り付けスタイルでは、計算がさらに簡単になります。あなたがしなければならないのは、プレートの底とケースの床の間の距離を測定することです。次に、PCBの厚さと、そこから突き出ている最も高いコンポーネントに加えて、プレートとPCBの間に必須の3.5mmのギャップを差し引きます。たとえば、プレートの底とケースの床の間の距離が10mm、PCBの厚さが2mm、下側の最も高いコンポーネントの高さが1.5mmの場合、10 –（3.5 + 2 + 1.5）=3mmの厚さを使用できます。 EVAフォームシート。

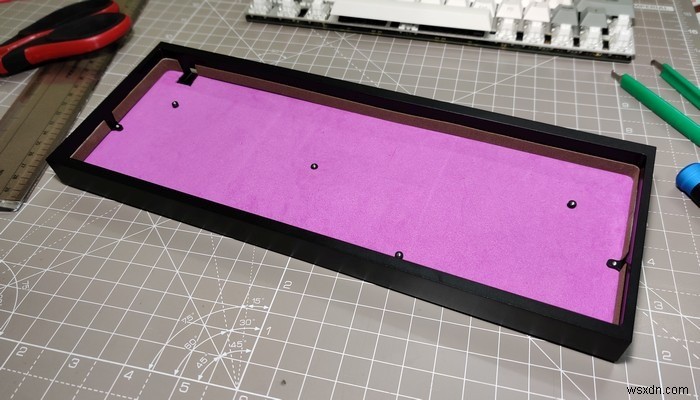

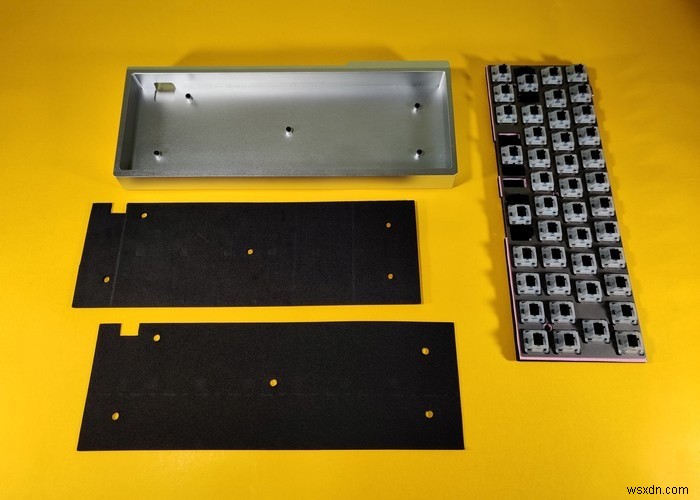

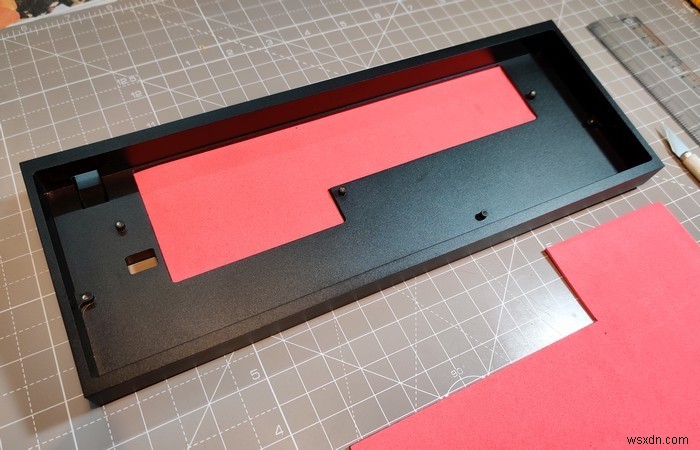

2.ケースの寸法はすでに測定済みなので、あとはEVAフォームインサートを適切な寸法に切り抜くだけです。トレイマウントケースには、取り付けポスト用に穴を開ける必要があります。 USBポートの追加のカットアウトも、以下に示すように測定、マーク、およびカットする必要があります。

3.ケースに中空部分がある場合は、深さを測定し、適切な寸法のEVAフォームカットアウトで埋めます。

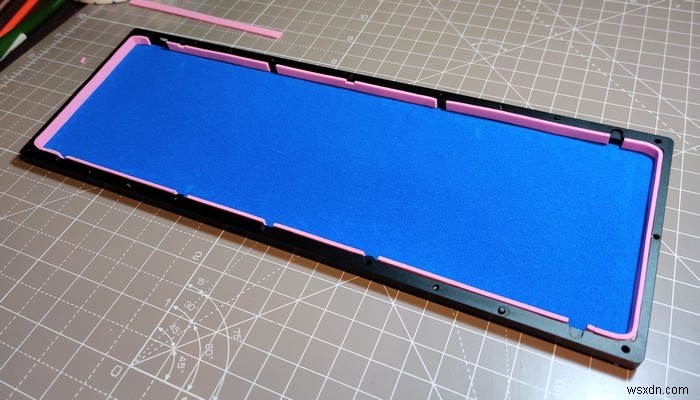

4.ケースの床を音響処理した状態で、4つの垂直面に移動します。以前に測定したプレートの底とケースの床の間の距離を覚えていますか？これが、ケースの側面を覆う必要があるEVAフォームのストリップの幅です。このフォームのストリップの厚さは、効果的な減衰のために少なくとも1mmである必要があり、2mmを超えないようにする必要があります。そうしないと、PCBがそれに引っ掛かります。

トップ/ボトムマウント、ガスケットマウント、およびサンドイッチマウントのケースでは、以下に示すように、このストリップにいくつかのギャップを残す必要があります。取り付けポストのクリアランスの問題を防ぐために、ギャップが必要です。

これですべてです。キーボードを組み立てて、それがどれほど根本的に改善されたかに驚嘆してください。
