JavaのGridBagConstraintsクラスとは？その役割と主なフィールドを徹底解説

GridBagLayoutは、Java Swingで最も柔軟性の高いレイアウトマネージャーのひとつです。コンポーネント同士の相対的な位置関係を制約（constraints）を使って細かく指定できるのが最大の特徴です。GridBagLayoutは動的な矩形グリッド（セルの集まり）を内部に持ち、各コンポーネントは1つ以上のセルを占める「表示領域」に配置されます。

そして、GridBagLayoutで管理されるすべてのコンポーネントには、その配置方法を定義するためのGridBagConstraintsインスタンスが関連付けられます。つまり、GridBagConstraintsは複雑なフォームレイアウトを実現するうえで中核となるクラスなのです。

GridBagConstraintsの主なフィールド

GridBagConstraintsオブジェクトは、publicなインスタンス変数に値を設定することでカスタマイズできます。これらの変数は、コンポーネントの位置・サイズ・伸縮率・アンカー・インセット・フィル・パディングなどを指定します。

• gridx: int型。コンポーネントが占める最も左側のセル、すなわち配置される列を指定します。
• gridy: int型。コンポーネントが占める最も上側のセル、すなわち配置される行を指定します。
• gridheight: int型。コンポーネントが縦方向に占めるセル数を指定します。
• gridwidth: int型。コンポーネントが横方向に占めるセル数を指定します。
• ipadx: int型。各コンポーネントに追加される内部の横方向パディング量を指定します。
• ipady: int型。各コンポーネントに追加される内部の縦方向パディング量を指定します。
• insets: Insetsオブジェクト。セルの各辺に残す余白（空白スペース）の量を指定します。
• weightx: double型。レイアウト結果が割り当て領域より横方向に小さい場合に、余った水平スペースをどのように分配するかを指定します。
• weighty: double型。レイアウト結果が割り当て領域より縦方向に小さい場合に、余った垂直スペースをどのように分配するかを指定します。
• anchor: int型。セル内におけるコンポーネントの配置位置（整列方法）を指定します。
• fill: int型。セル内に余分なスペースがある場合の処理方法を指定します。
• RELATIVE: gridxやgridyに指定した場合は、直前に追加されたコンポーネントの隣に配置されることを意味します。gridwidthやgridheightに指定した場合は、行または列内で最後から2番目のコンポーネントであることを意味します。
• REMAINDER: gridwidthやgridheightに指定した場合、そのコンポーネントが行または列の最後のコンポーネントであることを意味します。

実装例

以下は、GridBagLayoutとGridBagConstraintsを組み合わせて、ラベル付き入力フォームを持つシンプルなGUIを作成するサンプルコードです。

import java.awt.*;
import javax.swing.*;
public class GridBagLayoutTest {
    public static void main(String[] a) {
        JFrame frame = new JFrame("GridBagLayout Test");
        Container myPane = frame.getContentPane();
        myPane.setLayout(new GridBagLayout());
        GridBagConstraints c = new GridBagConstraints();
        setMyConstraints(c,0,0,GridBagConstraints.CENTER);
        myPane.add(getFieldPanel(),c);
        setMyConstraints(c,0,1,GridBagConstraints.CENTER);
        myPane.add(getButtonPanel(),c);
        frame.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        frame.setSize(300, 250);
        frame.setLocationRelativeTo(null);
        frame.setVisible(true);
    }
    private static JPanel getFieldPanel() {
        JPanel p = new JPanel(new GridBagLayout());
        p.setBorder(BorderFactory.createTitledBorder("Details"));
        GridBagConstraints c = new GridBagConstraints();
        setMyConstraints(c,0,0,GridBagConstraints.EAST);
        p.add(new JLabel("Name:"),c);
        setMyConstraints(c,1,0,GridBagConstraints.WEST);
        p.add(new JTextField(16),c);
        setMyConstraints(c,0,1,GridBagConstraints.EAST);
        p.add(new JLabel("System:"),c);
        setMyConstraints(c,1,1,GridBagConstraints.WEST);
        p.add(getSystemPanel(),c);
        setMyConstraints(c,0,2,GridBagConstraints.EAST);
        p.add(new JLabel("Language:"),c);
        setMyConstraints(c,1,2,GridBagConstraints.WEST);
        p.add(getLanguagePanel(),c);
        setMyConstraints(c,0,3,GridBagConstraints.EAST);
        p.add(new JLabel("Year:"),c);
        setMyConstraints(c,1,3,GridBagConstraints.WEST);
        p.add(new JComboBox(new String[] {"2019","2020","2021"}),c);
        return p;
    }
    private static JPanel getButtonPanel() {
        JPanel p = new JPanel(new GridBagLayout());
        p.add(new JButton("OK"));
        p.add(new JButton("Cancel"));
        return p;
    }
    private static JPanel getSystemPanel() {
        JRadioButton winButton = new JRadioButton("Windows",true);
        JRadioButton macButton = new JRadioButton("Mac",false);
        ButtonGroup systemGroup = new ButtonGroup();
        systemGroup.add(winButton);
        systemGroup.add(macButton);
        JPanel p = new JPanel(new GridBagLayout());
        p.add(winButton);
        p.add(macButton);
        return p;
    }
    private static JPanel getLanguagePanel() {
        JPanel p = new JPanel(new GridBagLayout());
        p.add(new JCheckBox("Java",true));
        p.add(new JCheckBox("Python",true));
        p.add(new JCheckBox("Spark",false));
        return p;
    }
    private static void setMyConstraints(GridBagConstraints c, int gridx, int gridy, int anchor) {
        c.gridx = gridx;
        c.gridy = gridy;
        c.anchor = anchor;
    }
}

この例では、setMyConstraints()というヘルパーメソッドを作成し、gridx・gridy・anchorの設定を一元化しています。これにより、コンポーネントを追加するたびに制約オブジェクトの設定コードを繰り返し書く必要がなくなり、コードの可読性と保守性が大きく向上します。

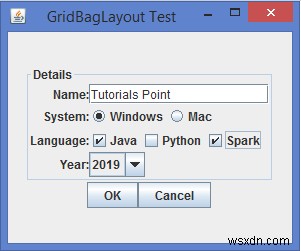

実行結果

このように、GridBagConstraintsを適切に活用することで、ウィンドウサイズの変更に強い、整然とした柔軟なUIを構築できます。特にログインフォームや設定画面など、ラベルと入力欄が混在する複雑なレイアウトでは、GridBagLayout＋GridBagConstraintsの組み合わせが非常に有効です。
